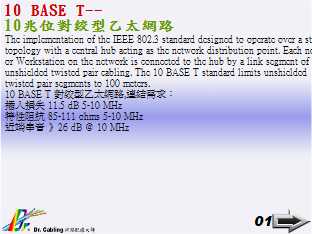

10 BASE T--

10兆位對絞型乙太網路

The implementation of the IEEE 802.3 standard designed to operate over a star topology with a central hub acting as the network distribution point. Each node or Workstation on the network is connected to the hub by a link segment of unshielded twisted pair cabling. The 10 BASE T standard limits unshielded twisted pair segments to 100 meters.

翻譯軟體_[英文翻譯成中文](專業用語待加強)供參考:>>>

10個基本的 t

在一個星形的拓撲學方面以一個中心的集線機代理當做網路配銷點，電器和電子工程師協會 802.3 標準的實施設計操縱市場。 在網路上的每個節點或工作站被一個非遮蔽型雙絞線接纜的鍵片段連接到集線機。 10 基本的至 100 公尺的 t 標準限度非遮蔽型雙絞線片段。

+++感謝Google翻譯：+++

IEEE 802.3 標準的實施旨在透過星形拓撲運行，並以中央集線器作為網路分發點。 網路上的每個節點或工作站都透過非屏蔽雙絞線電纜的鏈路段連接到集線器。 10 BASE T 標準將非屏蔽雙絞線段限制為 100 公尺。

記憶中的註解:...準備中...>>>

10 BASE T 對絞型乙太網路,連結需求：
插入損失 11.5 dB 5-10 MHz
特性阻抗 85-111 ohms 5-10 MHz
近端串音 》26 dB @ 10 MHz

配線系統之元件：
PC with network interface card 個人電腦及網路卡
External twisted pair transceiver 外加之對絞型傳送器(若有需要)
Category 5 modular patch cord 第五等級模組式資訊引線
Faceplate 2port 兩孔資訊面板
Category 5 RJ-45 Jack 第五等級 RJ-45 模組
Category 5 UTP distribution cable 第五等級無遮蔽對絞線
24 port patch panel 第五等級 24 埠 19 英吋快接端子板
Category 5 modular patch cord 第五等級模組式資訊引線
10 BASE T concentrator 對絞型乙太網路訊號集中器
10 BASE T 發展於 1989 年 10MBPS 使用 CAT.3 UTP CABLE 水平配線距離極限
(A)資訊插座至工作站的引線不得超過 3米(9.8FT)
(B)集線器至配線架之引線長度不得超過 6米(20FT)
(A)+(B)≦10m (33ft) max.故水平配線距離極限=90m(295ft)
`有效腳位 1&2  3&6

線材本身最重要的四種電特性：
(1)ATTENUATION 衰減
(2)NEAR END CROSS TALK 近端串音
(3)RETURN LOSS 回授損失
(4)D.C. RESISTANCE 直流電阻
電纜配線之前應注意事項：
(1)詳讀電纜製造商之電纜規格，並注意配線要點。
(2)注意星狀配線之要則。
(3)確定使用之配件為 T568A 或 T568B 之產品，其間有線色腳位之差異。
(4)確定使用之設備要以何等級之線材連結。
(5)確定線材及配件之使用符合同一等級。
(6)選擇適當之配線機櫃位置，以充份涵蓋所有工作站於90米的配線範圍之內。
(7)切記：機櫃(集線器)至配線架(6M) 及 資訊插座至工作站(3M) 的引線長度總合不能超過10米。
(8)遠離 EMI 效應之區域，以避免干擾。
(9)遠離螢光燈具 5 吋以上，以避免干擾。

(10)嚴禁通訊線及電力線同時配置於線槽及接線箱中，以避免干擾。
(11)遠離電熱設備及高溫管路，以避免線路受損。
(12)選擇適當的管道及路徑，以利於管理。
(13)使用相同的腳位及對數(色對)，於相同的系統中。
(14)絕不可破壞電纜之對絞性，亦不可嘗試想重新扭絞電纜之對絞性；根據EIA/TIA 568A之10.6.3.1 區段條文規定：第四等級之對絞性破壞長度不可長於1 吋(25mm)，而第五等級之對絞性破壞長度不可長於 0.5 吋(13mm)
(15)UTP 之過彎曲率半徑須大於UTP外徑的四倍以上；一般UTP外徑為5mm，亦即UTP之過彎曲率半徑須大於20mm以上，同時決不允許小於九十度的過彎。 (16)使用鎖式紮線帶固定電纜，應注意不可將電纜扭曲或壓扁，以免影響訊號之傳輸。(17)UTP應平順的佈放，不可扭轉或打結，同時拉力不可超過25 磅。
