產品名稱 : ANSI-TIA-EIA-568-A-5-CATEGORY-5e-STANDARD--超五等級傳輸標準 ...
型號 : ANSI-TIA-EIA-568-A-5-CATEGORY-5e-STANDARD
ANSI-TIA-EIA-568-A-5-CATEGORY-5e-STANDARD--超五等級傳輸標準 ...
ANSI-TIA-EIA-568-A-5-CATEGORY-5e-STANDARD--超五等級傳輸標準 ...

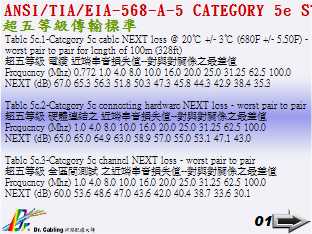

Table 5e.1-Category 5e cable NEXT loss @ 20℃ +/- 3℃ (680F +/- 5.50F) - worst pair to pair for length of 100m (328ft)
超五等級 電纜 近端串音損失值--對與對關係之最差值
Frequency (Mhz) 0.772 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0
NEXT (dB) 67.0 65.3 56.3 51.8 50.3 47.3 45.8 44.3 42.9 38.4 35.3
Table 5e.2-Category 5e connecting hardware NEXT loss - worst pair to pair
超五等級 硬體連結之 近端串音損失值--對與對關係之最差值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0
NEXT (dB) 65.0 65.0 64.9 63.0 58.9 57.0 55.0 53.1 47.1 43.0
Table 5e.3-Category 5e channel NEXT loss - worst pair to pair
超五等級 全區間測試 之近端串音損失值--對與對關係之最差值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0
NEXT (dB) 60.0 53.6 48.6 47.0 43.6 42.0 40.4 38.7 33.6 30.1
Table 5e.4-Category 5e basic link NEXT loss - worst pair to pair
超五等級 基本連結 之近端串音損失值--對與對關係之最差值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0
NEXT (dB) 60.0 54.8 50.0 48.5 45.2 43.7 42.1 40.6 35.7 32.3
Table 5e.5-Category 5e cable PSNEXT loss @ 20℃ +/- 3℃ (680F +/- 5.50F) - for length of 100m (328ft)
超五等級 電纜 近端串音 特性總合損失值
Frequency (Mhz) 0.772 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0
PS-NEXT(dB) 32.3 64.0 62.3 53.3 48.8 47.3 44.3 42.8 41.3 39.9 35.4
Table 5e.6-Category 5e channel PSNEXT loss
超五等級 全區間測試 之近端串音 特性總合 損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0
PS-NEXT(dB) 57.0 50.9 45.7 44.1 40.6 39.0 37.3 35.7 30.6 27.1
Table 5e.7-Category 5e basic link PSNEXT loss
超五等級 基本連結 之近端串音 特性總合 損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0
PS-NEXT(dB) 57.0 52.0 47.1 45.6 42.2 40.7 39.1 37.5 32.6 29.3
Table 5e.8-Category 5e cable ELFEXT loss @ 20℃ +/- 3℃ (680F +/- 5.50F) - worst pair to pair for length of 100m (328ft)
超五等級 電纜 等值遠端串音 損失值--對與對關係之最差值
Frequency (Mhz) 0.772 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0
EL-NEXT(dB) 66.0 63.8 51.7 45.7 43.8 39.7 37.7 35.8 33.9 27.8 23.8
Table 5e.9-Category 5e connecting hardware FEXT loss - worst pair to pair
超五等級 硬體連結之 遠端串音損失值--對與對關係之最差值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0
FEXT (dB) 65.0 63.1 57.0 55.1 51.0 49.1 47.1 45.2 39.2 35.1
Table 5e.10-Category 5e channel ELFEXT loss-worst pair to pair
超五等級 全區間測試 之等值遠端串音 損失值--對與對關係之最差值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0
EL-FEXT(dB) 57.4 45.3 39.3 37.4 33.3 31.4 29.4 27.5 21.5 17.4
Table 5e.11-Category 5e basic link ELFEXT loss-worst pair to pair
超五等級 基本連結 之等值遠端串音 損失值--對與對關係之最差值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0
EL-FEXT(dB) 58.0 48.0 41.9 40.0 35.9 34.0 32.0 30.1 24.1 20.0
Table 5e.12-Category 5e cable PSELFEXT loss@20℃+/-3℃(680F+/-5.50F)-for length of 100m (328ft)
超五等級 電纜 等值遠端串音 特性總合 損失值
Frequency (Mhz) 0.772 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0
PSELFEXT(dB) 63.0 60.8 48.7 42.7 40.8 36.7 34.7 32.8 30.9 24.8 20.8
Table 5e.13-Category 5e channel PSELFEXT loss
超五等級 全���間測試 ���等值遠端��音 特性總������������� ��失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0
PSELFEXT(dB) 54.4 42.4 36.3 34.4 30.3 28.4 26.4 24.5 18.5 14.4
Table 5e.14-Category 5e basic link PSELFEXT loss
超五等級 基本連結 之等值遠端串音 特性總合 損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0
PSELFEXT(dB) 55.0 45.0 38.9 37.0 32.9 31.0 29.0 27.1 21.1 17.0
Table 5e.15-Category 5e horizontal cable return loss@20℃+/-3℃(680F+/-5.50F)-length of 100m
1≦f<10=20+5*log(f) 10≦f<20=25 20≦f≦100=25-7*log(f/20)
超五等級 水平電纜 迴授損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0
Return loss(dB) 20.0 23.0 24.5 25.0 25.0 25.0 24.3 23.6 21.5 20.1
Table 5e.16-Category 5e stranded cable return loss@20℃+/-3℃(680F+/-5.50F)-length of 100m
1≦f<10=20+5*log(f) 10≦f<20=25 20≦f≦100=25-8.6*log(f/20)
超五等級 32awg*7c=24awg-七蕊軟絞線電纜 迴授損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0
Return loss(dB) 20.0 23.0 24.5 25.0 25.0 25.0 24.2 23.3 20.7 19.0
Table 5e.17-Category 5e connecting hardware return loss
1≦f<18=35 18≦f≦100=20-20*log(f/100)
超五等級 硬體連結 迴授損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0
Return loss(dB) 35.0 35.0 35.0 35.0 35.0 34.0 32.0 30.1 24.1 20.0
Table 5e.18-Category 5e modular patch cord return loss
1≦f<20=25 20≦f≦100=25-10*log(f/20)
超五等級 資訊引線 迴授損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0
Return loss(dB) 25.0 25.0 25.0 25.0 25.0 25.0 24.0 23.0 20.0 18.0
Table 5e.19-Category 5e channel return loss
1≦f<20=17 20≦f≦100=17-10*log(f/20)
超五等級 全區間測試 迴授損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0
Return loss(dB) 17.0 17.0 17.0 17.0 17.0 17.0 16.0 15.1 12.1 10.0
Table 5e.20-Category 5e basic link return loss
1≦f<20=17 20≦f≦100=17-7*log(f/20)
超五等級 基本連結 迴授損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0
Return loss(dB) 17.0 17.0 17.0 17.0 17.0 17.0 16.3 15.6 13.5 12.1
