ANSI-TIA-EIA-568-A-CATEGORY-5-STANDARD--第五等級傳輸標準 ...

Table 5.1-Category 5 cable attenuation loss - for length of 100m (328ft)
第五等級 電纜 衰減值
Frequency (Mhz) 1.0   4.0   8.0   10.0   16.0   20.0   25.0   31.25   62.5  100.0
Attenuation (dB)  2.0   4.1   5.8    6.5     8.2     9.3   10.4    11.7    17.0    22.0

Table 5.2-Category 5 connecting hardware attenuation loss
第五等級 硬體連結 之衰減值
Frequency (Mhz) 1.0   4.0   8.0   10.0   16.0   20.0   25.0   31.25   62.5   100.0
Attenuation (dB)  0.0   0.1   0.1    0.1     0.2     0.2     0.2     0.2      0.3       0.4

Table 5.3-Category 5 channel attenuation loss - for length of 100m (328ft)
第五等級 全區間測試 之衰減值
Frequency (Mhz) 1.0   4.0   8.0   10.0   16.0   20.0   25.0   31.25   62.5   100.0
Attenuation (dB)  2.2   4.5   6.3    7.1     9.1     9.3   10.2   11.4     12.9     18.6

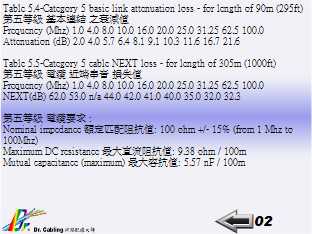

Table 5.4-Category 5 basic link attenuation loss - for length of 90m (295ft)
第五等級 基本連結 之衰減值
Frequency (Mhz) 1.0   4.0   8.0   10.0   16.0   20.0   25.0   31.25   62.5   100.0
Attenuation (dB)  2.0   4.0   5.7     6.4     8.1    9.1   10.3   11.6     16.7    21.6

Table 5.5-Category 5 cable NEXT loss - for length of 305m (1000ft)
第五等級 電纜 近端串音 損失值
Frequency (Mhz) 1.0   4.0     8.0    10.0   16.0   20.0   25.0   31.25   62.5   100.0
NEXT(dB)              62.0  53.0   n/a   44.0   42.0   41.0   40.0   35.0    32.0     32.3

第五等級 電纜要求 :
Nominal impedance 額定匹配阻抗值: 100 ohm +/- 15% (from 1 Mhz to 100Mhz)
Maximum DC resistance 最大直流阻抗值: 9.38 ohm / 100m
Mutual capacitance (maximum) 最大容抗值: 5.57 nF / 100m
