產品名稱 : ANSI-TIA-EIA-568-B.2-1-CATEGORY-6-STANDARD--第六等級傳輸標準 ...
型號 : ANSI-TIA-EIA-568-B.2-1-CATEGORY-6-STANDARD
ANSI-TIA-EIA-568-B.2-1-CATEGORY-6-STANDARD--第六等級傳輸標準 ...
ANSI-TIA-EIA-568-B.2-1-CATEGORY-6-STANDARD--第六等級傳輸標準 ...

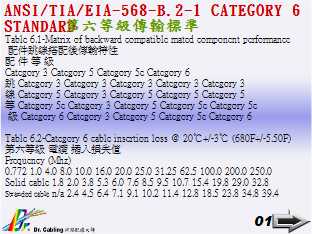

Table 6.1-Matrix of backward compatible mated component performance
配件跳線搭配後傳輸特性
配 件 等 級
Category 3 Category 5 Category 5e Category 6
跳 Category 3 Category 3 Category 3 Category 3 Category 3
線 Category 5 Category 3 Category 5 Category 5 Category 5
等 Category 5e Category 3 Category 5 Category 5e Category 5e
級 Category 6 Category 3 Category 5 Category 5e Category 6
Table 6.2-Category 6 cable insertion loss @ 20℃+/-3℃ (680F+/-5.50F)
第六等級 電纜 插入損失值
Frequency (Mhz)
0.772 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
Solid cable 1.8 2.0 3.8 5.3 6.0 7.6 8.5 9.5 10.7 15.4 19.8 29.0 32.8
Stranded cable n/a 2.4 4.5 6.4 7.1 9.1 10.2 11.4 12.8 18.5 23.8 34.8 39.4
Table 6.3-Category 6 connecting hardware insertion loss -
第六等級 硬體連結 之插入損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
Insertion loss 0.1 0.1 0.1 0.1 0.1 0.1 0.1 0.11 0.16 0.2 0.28 0.32
Table 6.4-Category 6 channel insertion loss -
第六等級 全區間測試 之插入損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
Insertion loss 2.1 4.0 5.7 6.3 8.0 9.0 10.1 11.4 16.5 21.3 31.5 35.9
Table 6.5-Category 6 permanent link insertion loss -
第六等級 固定連結測試 之插入損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
Insertion loss 1.9 3.5 5.0 5.6 7.0 7.9 8.9 10.0 14.4 18.6 27.4 31.3
Table 6.6-Category 6 cable NEXT loss @ 20℃+/-3℃ (680F+/-5.50F) -
worst pair to pair
第六等級 電纜 近端串音 損失值--對與對關係之最差值
Frequency(Mhz) 0.150 0.772 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
NEXT loss 86.7 76.0 74.3 65.3 60.8 59.3 56.2 54.8 53.3 51.9 47.4 44.3 39.8 38.3
Table 6.7-Category 6 hardware NEXT loss- worst pair to pair
第六等級 硬體連結之 近端串音 損失值--對與對關係之最差值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
NEXT loss 75.0 75.0 75.0 74.0 69.9 68.0 66.0 64.1 58.1 54.0 48.0 46.0
Table 6.8-Example category 6 modular plug cord NEXT loss limits, dB
第六等級 資訊引線含美式接頭 之近端串音 損失極限值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100 125 150 175 200 225 250
2m 65.0 65.0 65.0 65.0 62.0 60.1 58.1 56.2 50.4 46.4 44.5 43.0 41.8 40.6 39.7 38.3
5m 65.0 65.0 65.0 65.0 60.5 58.6 56.8 54.9 49.2 45.3 43.5 42.1 40.9 39.8 38.9 38.1
10m 65.0 65.0 65.0 62.9 59.0 57.2 55.4 53.6 48.1 44.4 42.7 41.4 40.2 39.3 38.4 37.6
Table 6.9-Category 6 channel NEXT loss- worst pair to pair
第���等級 ����區間測試 之近��串音 損失值--對與對關係之最差值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
NEXT loss 65.0 63.0 58.2 56.6 53.2 51.6 50.0 48.4 43.4 39.9 34.8 33.1
Table 6.10-Category 6 permanent link NEXT loss- worst pair to pair
第六等級 固定連結測試 之近端串音 損失值--對與對關係之最差值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
NEXT loss 65.0 64.1 59.4 57.8 54.6 53.1 51.5 50.0 45.1 41.8 36.9 35.3
Table 6.11-Category 6 cable power sum NEXT loss
@ 20℃+/-3℃ (680F+/-5.50F)
第六等級 電纜 近端串音 特性總合損失值
Frequency (Mhz) 0.150 0.772 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
PS-NEXT 84.7 74.0 72.3 63.3 58.8 57.3 54.2 52.8 51.3 49.9 45.4 42.3 37.8 36.3
Table 6.12-Category 6 channel power sum NEXT loss
第六等級 全區間測試 之近端串音 特性總合損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
PS-NEXT 62.0 60.5 55.6 54.0 50.6 49.0 47.3 45.7 40.6 37.1 31.9 30.2
Table 6.13-Category 6 permanent link power sum NEXT loss
第六等級 固定連結測試 之近端串音 特性總合損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
PS-NEXT 62.0 61.8 57.0 55.5 52.2 50.7 49.1 47.5 42.7 39.3 34.3 32.7
Table 6.14-Category 6 cable ELFEXT loss @ 20℃+/-3℃ (680F+/-5.50F) - worst pair to pair
第六等級 電纜 等值遠端串音 損失值--對與對關係之最差值
Frequency (Mhz) 0.772 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
ELFEXT 70.0 67.8 55.8 49.7 47.8 43.7 41.8 39.8 37.9 31.9 27.8 21.8 19.8
Table 6.15-Category 6 connecting hardware FEXT loss- worst pair to pair
第六等級 硬體連結之 遠端串音 損失值--對與對關係之最差值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
FEXT loss 75.0 71.1 65.0 63.1 59.0 57.1 55.1 53.2 47.2 43.1 37.1 35.1
Table 6.16-Category 6 channel ELFEXT - worst pair to pair
第六等級 全區間測試 之等值遠端串音 損失值--對與對關係之最差值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
EL-FEXT 63.3 51.2 45.2 43.3 39.2 37.2 35.3 33.4 27.3 23.3 17.2 15.3
Table 6.17-Category 6 permanent link ELFEXT - worst pair to pair
第六等級 固定連結測試 之等值遠端串音 損失值--對與對關係之最差值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
EL-FEXT 64.2 52.1 46.1 44.2 40.1 38.2 36.2 34.3 28.3 24.2 18.2 16.2
Table 6.18-Category 6 cable power sum ELFEXT loss
@ 20℃+/-3℃ (680F+/-5.50F)
第六等級 電纜 等值遠端串音 特性總合損失值
Frequency (Mhz) 0.772 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
PSELFEXT 67.0 64.8 52.8 46.7 44.8 40.7 38.8 36.8 34.9 28.9 24.8 18.8 16.8
Table 6.19-Category 6 channel power sum ELFEXT
第六等級 全區間測試 之等值遠端串音 特性總合損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
PSELFEXT 60.3 48.2 42.2 40.3 36.2 34.2 32.3 30.4 24.3 20.3 14.2 12.3
Table 6.20-Category 6 permanent link power sum ELFEXT
第六等級 固定連結測試 之等值遠端串音 特性總合損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
EL-FEXT 61.2 49.1 43.1 41.2 37.1 35.2 33.2 31.3 25.3 21.2 15.2 13.2
Table 6.21-horizontal cable return loss
1≦f<10=20+5*log(f) 10≦f<20=25 20≦f≦250=25-7*log(f/20)
Table 6.22-Category 6 horizontal cable return loss
@ 20℃+/-3℃ (680F+/-5.50F)
第六等級 水平電纜 迴授損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
Return loss 20.0 23.0 24.5 25.0 25.0 25.0 24.3 23.6 21.5 20.1 18.0 17.3
Table 6.23-stranded cable return loss
1≦f<10=20+5*log(f) 10≦f<20=25 20≦f≦250=25-8.6*log(f/20)
Table 6.24-Category 6 stranded cable return loss @ 20℃+/-3℃ (680F+/-5.50F)
第六等級 軟絞線電纜 迴授損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
Return loss 20.0 23.0 24.5 25.0 25.0 25.0 24.2 23.3 20.7 19.0 16.4 15.6
Table 6.25-connecting hardware return loss
1≦f<50=30dB 50≦f≦250=24-20*log(f/100)
Table 6.26-Category 6 connecting hardware return loss
第六等級 硬體連結 迴授損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
Return loss 30.0 30.0 30.0 30.0 30.0 30.0 30.0 30.0 28.1 24.0 18.0 16.0
Table 6.27-modular patch cord return loss
1≦f<25=24+3*log(f/25) 25≦f≦250=24-10*log(f/25)
Table 6.28-Category 6 work area, equipment, and modular patch cord return loss
第六等級 工作站 ,設備,及資訊引線 迴授損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
Return loss 19.8 21.6 22.5 22.8 23.4 23.7 24.0 23.0 20.0 18.0 15.0 14.0
Table 6.33-Propagation delay and delay skew for category 6 cable @ 20℃+/-3℃ (680F+/-5.50F)
第六等級 水平電纜 之銅導率, 傳播延遲時間,及延遲差異度
Frequency Max.Delay Min.Velocity of Propagation Max. Delay Skew
(Mhz) (ns/100m) (%) (ns/100m )
1.0 570 58.5% 45
10.0 545 61.1% 45
100.0 538 62.0% 45
250.0 536 62.1% 45
Table 6.34-Category 6 cable Longitudinal Conversion Loss
第六等級 電纜傳輸平衡損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
LCL 40.0 40.0 40.0 40.0 38.0 37.0 36.0 35.1 32.0 30.0 27.0 26.0
Table 6.35-Category 6 connecting hardware Longitudinal Conversion Loss
第六等級 硬體連結 傳輸平衡損失值
Frequency (Mhz) 1.0 4.0 8.0 10.0 16.0 20.0 25.0 31.25 62.5 100.0 200.0 250.0
LCL 68.0 56.0 49.9 48.0 43.9 42.0 40.0 38.1 32.1 28.0 22.0 20.0
