產品名稱 : Block--通訊用A型及C型 端子板及配線架...
型號 : Block
Block--通訊用A型及C型 端子板及配線架...

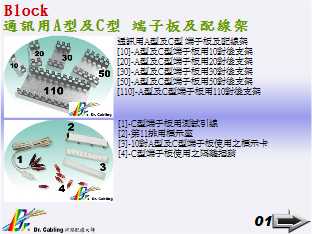

通訊用A型及C型 端子板及配線架

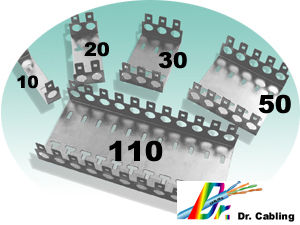

[10]-A型及C型端子板用10對後支架
[20]-A型及C型端子板用20對後支架
[30]-A型及C型端子板用30對後支架
[50]-A型及C型端子板用50對後支架
[110]-A型及C型端子板用110對後支架

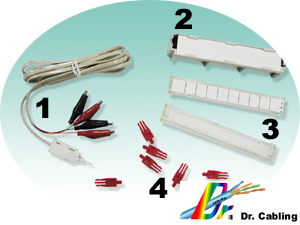

[1]-C型端子板用測試引線
[2]-第11排用標示座
[3]-10對A型及C型端子板使用之標示卡
[4]-C型端子板使用之隔離插踃

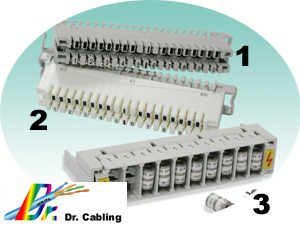

[1]-C型10對端子板（上下接點可隔離式）
[2]-A型10對端子板（上下接點無法隔離式）
[3]-10對避雷子含座
COMMUNICATION BLOCK TYPE -A & TYPE - C
產品特色:集中管理水平話纜,可使用於MDF主配線架及IDF次配線架,可固定於600對主配線架或是以後支架固定於牆面使用,再以A型及C型打線工具壓接於端子板上,前方打線方便施工及檢修並提供標示板以供編碼。
環境特性:儲存溫度:-40 - +90℃
操作溫度:-20 - +80℃ 濕度:95%
10對避雷子特性:測試特性於溫度25+10℃及濕度60+25%環境下組裝測試
絕緣電阻:在DC 50Volts之下,L1及L2與接地之間需大於1000mΩ,測試結果大於1012Ω,L1及L2與接地之間於1MHz情況之下電容需小於10pf,測試結果小於4.7-8.8pf
交流破壞電壓：164-173V
脈衝破壞電壓：210-230V
塑膠材質符合PBT UL94VO或ABS(塑膠)UL94VO,接點材質為Phosphor Bronze,並鍍銀處理以增加傳輸品質。
10對A型及C型端子特性: 適合壓接蕊線之銅導體直徑,0.40∼0.80mm --AWG 26-20(STRAND 7/0.2∼7/0.32mm)--絕緣直徑:0.170∼1.50mm--最大可壓接蕊數:0.65mm×2C（每一接點夾片）
電氣特性: 耐電壓:3.6KV（1.2/50 μS pulse）
絕緣耐電壓強度:2.0KV rms
耐電流:10KA（WAVE 8/20 μS ）
絕緣電阻:≧5×104 MΩ
壓接電阻:<1mΩ 一般值,≦8mΩ保證值
接點容抗:<1pF
傳輸特性:
近端串音值 300Hz-3400Hz:≧110Db
3.4KHz-1.0KHz:≧100dB
10KHz-1.2MHz:≧60dB
1MHz:≧50dB
10MHz:≧35dB
20MHz:≧30.5dB
插入損失值:≦0.1dB
字元錯誤率於50mV訊號時 8.448Mbit（PCM120）:≦7 2.048Mbit（PCM30）:0
140Kbit（PCM120）:0 64Kbit（PCM120）:0
機械特性: 採用絕緣置換方式
蕊線插入應力:40-75Newtons
蕊線拉出應力:10.5Newtons
蕊線耐拉張力:70%蕊線斷線力
材質特性: PBT塑膠材質，符合VL94VO及耐燃標準 接點材質:Phosphor Bronze

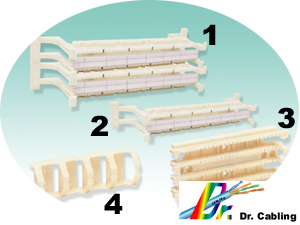

[1]-100對有腳配線架--需搭配接續端子使用
[2]-50對有腳配線架--需搭配接續端子使用
[3]-100對無腳配線架--需搭配接續端子使用
[4]-110 TYPE無腳整線架
110 BLOCK MOUNT SERIES
超五等級 110端子板及配線架
特 徵: 集中管理水平電纜,並與集線器(HUB)以跳接線連接,有帶腳和不帶腳之分,以適應安裝於機櫃或牆面的需要,以五對打線工具壓接UTP於110 BLOCK接續端子,可選用4對及5對接續端子接續水平佈線與跳接線,迅接端子(功能與RJ-45相同)防止跳線因多次使用而破損,方便整合電話(2對 UTP),電腦(4對UTP)配線,前端打線方便施工及檢修並提供標示板及標示編碼。
規 格: 每列均可配置一條25對UTP或6條4對UTP
絕緣電阻:100MΩ,適用單蕊線及多股線22AWG∼26AWG--符合EIA/TIA 568A-5 CATEGORY 5e 及UL 94V-0規範
WIRE INSULATION FORCE: 13-28 Lbs
WIRE PULLOUT FORCE: 2.2 Lbs
WIRE RETETION FORCE: 2-8 Lbs
儲存溫度:-40℃∼70℃
操作溫度:-10℃∼60℃
傳輸特性如下----
FREQUENCY(MHz) STANDARD NEXT (dB) ACTUAL NEXT (dB)
1.0 65 84
4.0 65 72
8.0 62 66
10.0 60 64
16.0 56 60
20.0 54 58
25.0 52 56
31.25 50 54
62.50 44 48
100.0 40 44

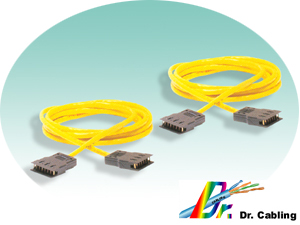

110 TYPE 4對迅接引線
(110 -TYPE) 配線架及理線架

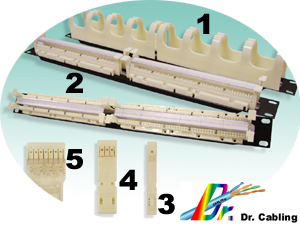

[1]-110 TYPE 19吋整線架
[2]-19吋100對配線架--需搭配接續端子使用
[3]-110 TYPE 1對迅接端子夾
[4]-110 TYPE 2對迅接端子夾
[5]-110 TYPE 4對迅接端子夾

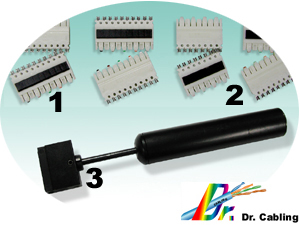

[1]-110 TYPE 5對接續端子
[2]-110 TYPE 4對接續端子
[3]-110 TYPE 五對壓線工具

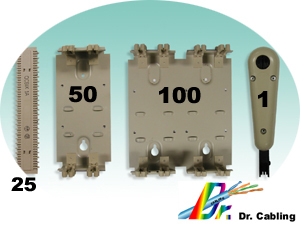

S[25]-BIX-25對端子板
[50]-BIX-50對空白配線架--需搭配BIX-25對端子板使用
[100]-BIX-100對空白配線架--需搭配BIX-25對端子板使用
[1]-BIX-壓線工具25P端子板
