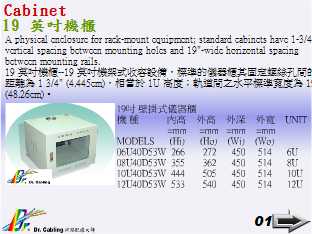

產品名稱 : Cabinet--19 英吋機櫃...
型號 : Cabinet
Cabinet--19 英吋機櫃...
A physical enclosure for rack-mount equipment; standard cabinets have 1-3/4", vertical spacing between mounting holes and 19"-wide horizontal spacing between mounting rails.
翻譯軟體_[英文翻譯成中文](專業用語待加強)供參考:>>>
櫥箱
作為電纜架-座的設備一個物性的圍封;標準的櫥箱在裝鐵路之間有 1-3/4個全 ", 垂直的間距在裝電洞之間和 19" 的水平間距。
+++感謝Google翻譯:+++
機架安裝設備的實體外殼; 標準機櫃的安裝孔之間的垂直間距為 1-3/4",安裝導軌之間的水平間距為 19"。
記憶中的註解:...準備中...>>>
機櫃_儀器櫃
19 英吋機櫃--19 英吋機架式收容設備,標準的儀器櫃其固定螺絲孔間的距離為 1 3/4" (4.445cm),相當於 1U 高度;軌道間之水平標準寬度為 19" (48.26cm)。
Wall Mount-壁掛式機櫃
19吋 壁掛式儀器櫃 =mm 機 種 內 高 外 高 外 深 外 寬 UNIT MODELS (Hi) (Ho) (Wi) (Wo) 06U40D53W 266 272 450 514 6U 08U40D53W 355 362 450 514 8U 10U40D53W 444 505 450 514 10U 12U40D53W 533 540 450 514 12U 產 品特色: 依據ANSI/EIA RS-310-C,IEC-297-3, ETSI公制標準製造。採不落地方式,廣泛用於各網路系統配線檢查轉接點。 通過UL,CE,MIL-STD-167 。 結構鋁柱.鋁板.壓克力門板加鎖.電源排插.散熱風扇.面板 螺絲.掛壁組件。

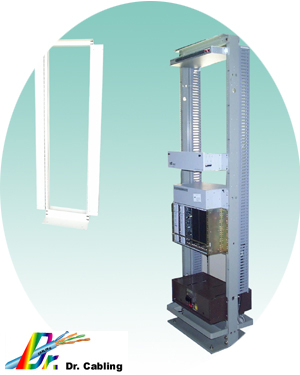

Open Rack-開放式機架
產品特色: 依據ANSI/EIA RS-310-C,IEC-297-3,ETSI公制標準製造。 採不落地方式,廣泛用於各網路系統配線檢查轉接點。 通過UL,CE,MIL-STD-167。 結構鋁柱.鋁板.壓克力門板加鎖.電源排插.散熱風扇.面板.螺絲.掛壁組件。
19吋 開放式機架 =mm 機 種 內 高 外 高 內 寬 外 寬 UNIT
MODELS (Hi) (Ho) (Wi) (Wo) OPEN-15U 667 812 450 534 15U OPEN-30U 1334 1479 450 534 30U OPEN-35U 1556 1701 450 534 35U OPEN-41U 1823 1968 450 534 41U

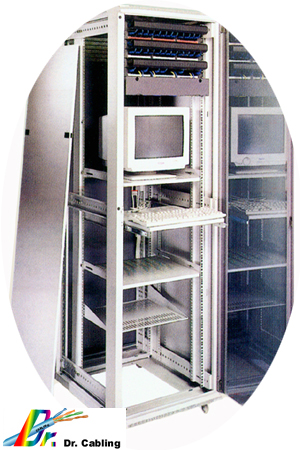

產品特色: 所有符合ANSI/EIA儀器均可安裝。 AL6063T5鋁合金材質,內外部各四根鋁柱,內部可自由伸縮(無段式),外型圓弧(有三向接頭)側板可拆卸,煞車輪,地平螺絲,質料輕,散熱快,結構堅固,可拆式.側板拆卸方便。 可加裝壓克力門.鋁門.強化玻璃門.蜂巢式通風孔門,防塵並使外型更美觀。 前後面板可依據實際需要形狀加工,達到整體完美的設計。 特殊設計,機架全部採熱硬化粉體塗裝以防設備刮傷.氧化.可抗強酸.強鹼.延長設備壽命或採靜電液塗裝烤漆,特殊尺寸皆可定製。 儀器組合架系列是依據ANSI/EIA RS-310-C,D,E,F 19吋/ETSI/及IEC-297-3 公制之標準規範製造,並需通過UL及CE認證,且需通過耐震測試MIL-STD-167,其鋁柱之圓弧造型,在於機架串聯時更能達到所需功能,易於組裝,設計獨特, 可廣泛應用於監視機房.電子.電腦機房.通信資訊.衛星地面台.捷運系統監視機房.電視台.CTI語音查詢系統.自動控制系統.網路設備.數據機房。
產品特色:所有符合ANSI/EIA儀器均可安裝。 AL6063T5鋁合金材質,內外部各四根鋁柱,內部可自由伸縮(無段式),外型圓弧(有三向接頭)側板可拆卸,煞車輪,地平螺絲,質料輕,散熱快,結構堅固,可拆式 側板拆卸方便。 標準型機櫃(Wo = 600MM) =mm 機 種 內 高 ��� 高 ����� 深 外 �� UNIT MODELS (Hi) (Ho) (Di) (Do) 15U55D60W 667 747 529 615 15U 30U55D60W 1334 1414 529 615 30U 35U55D60W 1556 1636 529 615 35U 41U55D60W 1822 1902 529 615 41U 15U65D60W 667 747 664 750 15U 30U65D60W 1334 1414 664 750 30U 35U65D60W 1556 1636 664 750 35U 41U65D60W 1822 1902 664 750 41U 15U80D60W 667 747 814 900 15U 30U80D60W 1334 1414 814 900 30U 35U80D60W 1556 1636 814 900 35U 41U80D60W 1822 1902 814 900 41U

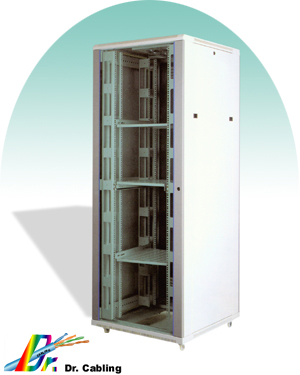

19吋式 加寬型儀器櫃 --ELECTRONIC CABINET RACK 加寬型儀器櫃:(加深型機櫃另可訂製)
加寬型機櫃(Wo = 800MM) 機 種 內 高 外 高 內 深 外 深 UNIT 外寬 MODELS (Hi) (Ho) (Di) (Do) (W0) 35U55D80W 1556 1636 529 615 35U 800mm 41U55D80W 1822 1902 529 615 41U 800mm 30U65D80W 1334 1414 664 750 30U 800mm 35U65D80W 1556 1636 664 750 35U 800mm 41U65D80W 1822 1902 664 750 41U 800mm 35U85D80W 1556 1636 814 900 35U 800mm 41U85D80W 1822 1902 814 900 41U 800mm 產品特色: 依據ANSI/EIA RS-310-C,IEC-297-3, ETSI 公制標準製造。 廣泛用於交換機.自動化廠房.實驗中心.網路開放系統 通過UL,CE,MIL-STD-167 。 結構鋁柱及L 型底板.面板螺絲.上框。
19吋式 加寬型儀器櫃 --ELECTRONIC CABINET RACK 加寬型儀器櫃:(加深型機櫃另可訂製) 高35U-寬800m/m-深600m/m(高度另有30U,41U)之網路配線機架,因其為19"標準機架之加寬型,原有之19"設備均能上架使用,因以往網路配線都置於設備後方,導致在裝HUB, Patch Panel或跳線架的同時,常因正面上下空間之問題, 必須將線材轉折,繞置後方,導致整線之不便,施工時間加長。 現因在19"機架正面兩旁多了足夠空間,以便讓線材能順著左右邊之綁現架循序繞行,把複雜化的整線工作都歸於整齊且容易查線,機架全部採用熱硬化粉體塗裝,以防止設備刮傷,氧化,可抗強酸,延長壽命,採用靜電液體塗裝 烤漆。 產品特色: 依據ANSI/EIA RS-310-C,IEC-297-3,ETSI公制標準製造。 廣泛用於交換機.自動化廠房.實驗中心.網路開放系統。 通過UL,CE,MIL-STD-167 。 結構鋁柱及L 型底板.面板螺絲.上框。

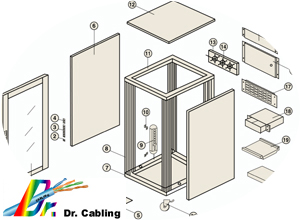

19吋式 標準型多用途網路機櫃 MULTI-PURPOSE NETWORK CABINET 1-壓克力門 Acrylic Door 2-定位螺帽 Steady Screw Nut 3-12孔鐵條 12 Hole Iron 4-3孔鐵條 3 Hole Iron 5-下蓋板 Down Cover Plate 6-側板 Side Plate 7-下框 Down Frame 8-鋁柱 Aluminum Pillar 9-六孔電源 6 Hole Power Supply 10-電源架 Power Supply Stand 11-上框 Up Frame 12-防塵板 Dust Proctecting
13-風扇面板 Fan Panel 14-風扇 Fan 15-固定式後門板 Steady Back Plate 16-開放式後門 Opening Back Plate 17-空氣過濾網 Air Filter Screen 18-抽屜 Drawer 19-抽出式工作臺 Draw Work Bench 20-固定式工作臺 Steady Work Bench 21-輪子 Wheel
Enclosure-19吋固定底座
19吋式 儀器櫃配件 MOUNTINGS OF ELECTRONIC CABINET RACK 19吋式 3U固定底座35深(黑) 19吋式 4U固定底座35深(黑) 19吋式 6U固定底座35深(黑)

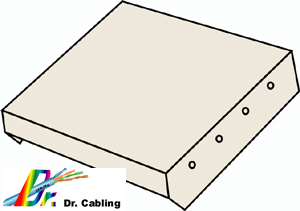

品名: 2U加工面板 尺寸: W19inch*H2U*D1cm 材質: A6063T5

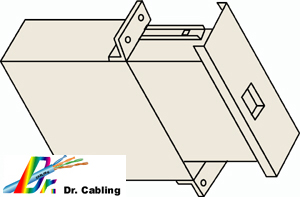

品名:抽屜 Drawer unit 尺寸: W19inch*H4U*D40cm 材質: Steel

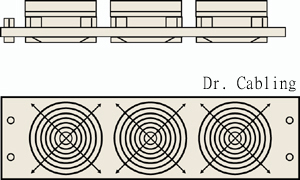

品名: 靜音散熱風扇組 尺寸: W19inch*H3U*D4cm 材質: Aluminum Die-Cast Fan Motor unit

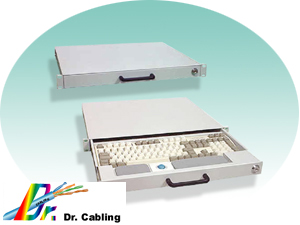

品名: 鍵盤台 Keyboard 1U抽取式鍵盤含滑鼠 尺寸: (W)19inch * (H)1U * (D)35cm

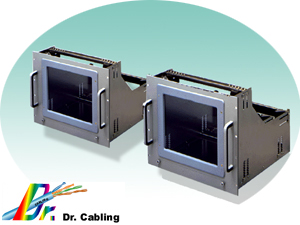

工業用15吋螢幕固定座 尺寸: (W)19inch * (H)9U * (D)40cm
工業用17吋螢幕固定座 尺寸: (W)19inch * (H)10U * (D)45cm

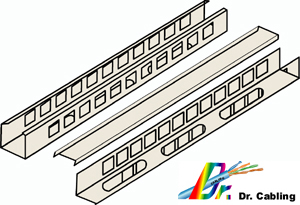

品名: 水平理線槽 尺寸: W19inch*H1U*D6cm 材質: Aluminum Active Shelf Plate
品名: 固定式工作臺 尺寸: W19inch*H3U*D36cm 材質: A6063T5 Steady Work Bench

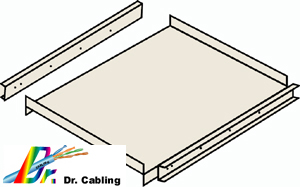

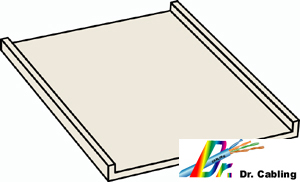

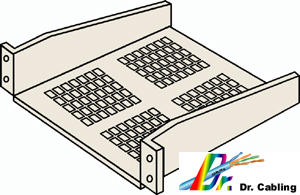

品名:支撐板Shelf Plate 尺寸: W19inch*H2U*D46cm 材質: A6063T5
品名: 活動支撐板 尺寸: W19inch*H2U*D55cm 材質: A6063T5/Steel
品名: 層板 Level Plate 尺寸: W19inch*H2U*D55cm 材質: A6063T5
