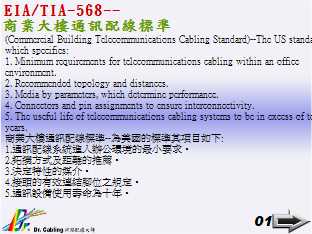

EIA-TIA-568--商業大樓通訊配線標準...

(Commercial Building Telecommunications Cabling Standard)--The US standard which specifies: 1. Minimum requirements for telecommunications cabling within an office   environment. 2. Recommended topology and distances. 3. Media by parameters, which determine performance. 4. Connectors and pin assignments to ensure interconnectivity. 5. The useful life of telecommunications cabling systems to be in excess of ten years.

翻譯軟體_[英文翻譯成中文](專業用語待加強)供參考:>>>

電子工業聯合會－TIA-568--？？？？？？？？？？。。。

（商業建築電信接纜標準）--記載的美國標準： 1. 最低需要為電信接纜在一個營業處環境裡面。 2. 介紹拓撲學和距離。 3. 參數的廣告媒介，決定表現。 4. 連接器和梢指定確保連接間。 5. 電信接纜系統的有敦壽命超過十年。

+++感謝Google翻譯：+++

 （商業建築電信佈線標準）--美國標準，規定： 1. 辦公環境內電信佈線的最低要求。 2. 建議的拓樸和距離。 3. 介質參數決定性能。 4. 連接器和引腳分配以確保互連性。 5.電信佈線系統的使用壽命應在十年以上。

記憶中的註解:...準備中...>>>

商業大樓通訊配線標準--為美國的標準其項目如下: 1.通訊配線系統進入辦公環境的最小要求。 2.拓撲方式及距離的推薦。 3.決定特性的媒介。 4.接頭的有效連結腳位之規定。 5.通訊設備使用壽命為十年。

ＥＩＡ／ＴＩＡ－５６８ 配線標準 在1985年，電子工業協會(EIA)針對工商業大樓配線，製定發展之標準；於1991年7月9日被公布及認定。EIA/TIA-568 "商業大樓通訊配線標準" 乃定義一般性的配線系統統，其提供多樣性的產品、多重銷售環境以及十年之使用壽命。 EIA/TIA 標準的制定是依據星狀拓撲(STAR TOPOLOGY) ，每個工作站的連接不超過90米的工作範圍。 主幹纜配線介於通訊設備及主跳線連接組成一個星狀拓撲，連接的距離取抉於主幹纜型態及規格。 每一個工作站最少需提供兩個 outlet (可能同時位於一個面板)，一個outlet 提供 100 歐姆之四對 UTP 無遮蔽對絞電纜；另一個 OUTLET 提供：(a.)額外之 四對 UTP (b.)或 兩對 150 歐姆 STP (c.)或 62.5/125 um 兩蕊光纖 有四種主幹纜型態是受到認定及採用的方式： (1.)100 歐姆 UTP 多對數電纜 (2.)150 歐姆 STP 電纜 (3.)50  歐姆 同軸電纜 (RG-58 A/U) (4.)62.5/125 微米之光纖

其他型態的 CABLE 亦可被另外認可：如 100 ohms STP 、75 ohms 同軸及單模光纖為附帶使用，但並不是標準認定。 今天市面上提供多種對絞線於配線裝置，為了引導使用者選用適當型態之電纜，UTP 線材分成下列等級：(EIA/TIA TR-41.8.1 小組會議) ＣＡＴ．１ 類比語音 數位語音 ＣＡＴ．２ ISDN 1.44 MBPS T1 1.544MBPS 數位語音 IBM 3270 IBM 3x系統、AS/400系統 ＣＡＴ．３ 10 BASE T 4 MBPS TOKEN RING 標記環狀網路 IBM 3270 ，3x，AS/400 ISDN 語音

ＣＡＴ．４ 10 BASE T 16 MBPS TOKEN RING 標記環狀網路 ＣＡＴ．５ 100 MBPS TP-PMD 16 MBPS TOKEN RING 10 BASE T 同軸電纜提供高度屏蔽(防止電磁波&無線電高頻電波干擾)，尤其是工廠等生產單位之環境，另外亦能做 UTP 之轉換。 50 歐姆同軸電纜根據 EIA/TIA 標準定義 IEEE 802.3 乙太網路(10 BASE 5 & 10 BASE 2)。厚型(粗型)乙太網路CABLE 設計，使用在 10 BASE 5 為 BACKBONE RG-11(其實並沒有"RG"之定義，它比RG-213細一點)；薄型(細型)乙太網路CABLE 設計，使用在 10 BASE 2 為 RG-58 使用在水平配線至 W/S 工作站。 其它型態之同軸電纜並沒有受到 EIA/TIA 標準之認定；如RG-59 (75 ohms)之CABLE ，使用在視訊看板僅被認定在 IEEE 802.3 802.4 & 802.7 之規格；RG-62(93 ohms) 使用在 IBM 3270 & 亞格網路(ARCNET)之裝置；100 ohms 兩蕊同軸電纜使用在 IBM 3X系統及 AS/400 系統。

光纖此一傳輸媒介不僅是為未來設計，在今日使用狀況已相當普遍，它對電磁波的隔絕度最高，提供大頻寬需求以利高速資料傳送；EIA/TIA -568 標準認定光纖可作為主幹纜規格，它可作為水平配線或其它環境之需求；FDDI (光纖資料分配介面)提供高度的安全性，並可與銅導線同時配置在水平系統，造價約與 CAT.5 UTP CABLE 的配置相當。 光纖受到 EIA/TIA 標準的認定為:多模、斜射式、62.5/125 微米之光纖(符合ANSI/EIA/TIA-492AAAA)。 其他另有 100/140 & 50/125 之光纖，100/140 大光纖須要有另外之光藕合器(COUPLING)&光纖支架(SPLICE)設計；50/125 微米光纖具有最大之資料傳輸容量(優先用於電話網路之使用)。 單模光纖是長距離及主幹纜通訊之最佳選擇，因為它漏失最低及高傳輸容量，又使用之光源能量低於多模，但其需使用獨特之接頭及藕合器&鐳射光源。

EIA/TIA 568A-T568A對應腳位規定      EIA/TIA 568A-T568B對應腳位規定    T3   R3  T2  R1  T1  R2  T4  R4               T2   R2  T3  R1  T1  R3  T4  R4     1     2     3    4    5    6    7    8                 1     2     3    4    5    6     7    8     白   綠    白   藍  白   橙   白  棕            白    橙   白   藍   白   綠    白   棕     綠   白    橙   白  藍   白   棕  白            橙    白   綠   白   藍   白    棕   白
    T568A-RJ-45 對絞對應腳位                   T568B-RJ-45 對絞對應腳位      口訣:藍54 橙36 綠12 棕78                      口訣:藍54 橙12 綠36 棕78
