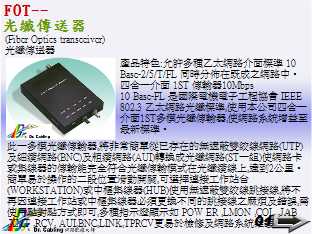

FOT--光纖傳送器...

(Fiber Optics transceiver)
光纖傳送器


產品特色:允許多種乙太網路介面標準 10 Base-2/5/T/FL 同時分佈在既成之網路中。

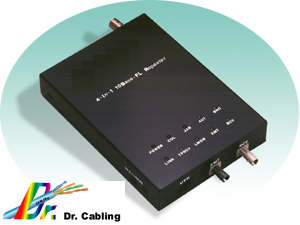

四合一介面 1ST 傳輸器10Mbps
10 Base-FL 是國際電機電子工程協會 IEEE 802.3 乙太網路光纖標準,使用本公司四合一介面1ST多模光纖傳輸器,使網路系統增益至最新標準。

此一多模光纖傳輸器,將非常簡單從已存在的無遮蔽雙絞線網路(UTP)及細纜網路(BNC)及粗纜網路(AUI)轉換成光纖網路(ST一組)使網路卡或集線器的傳輸能完全符合光纖傳輸模式在光纖纜線上,達到2公里。
簡 單易於操作的二段位置滑動開關,可選擇連接工作站台(WORKSTATION)或中樞集線器(HUB)使用無遮蔽雙絞線跳接線,將不再因連接工作站或中樞 集線器必須更換不同的跳接線之麻煩及錯誤,需使用點對點方式即可,多種指示燈顯示如 POW ER ,LMON ,COL ,JAB ,XMT ,RCV, AUI,BNC,LINK,TPRCV更易於檢修及網路系統維護。

接 口:
RJ-45 母座接頭 for 10 Base-T     一組ST 光纖接頭 for 10 Base-FL
BNC 母座接頭 for 10 Base-2       DB-15 母座接頭 for 10 Base-5
纜線種類:
第5 類無遮蔽雙絞線 for 10 Base-T   多模光纖 62.5/125um for 10 Base-FL
RG-58 同軸電纜 for 10 Base-2    AUI DROP CABLE for 10 Base-5介面
纜線長度:
無遮蔽雙絞線,最長100米 for 10 Base-T
多模光纖 62.5/125um,最長2公里 for 10 Base-FL
RG-58 同軸電纜,最長185米 for 10 Base-2
AUI DROP CABLE,最長50米 for 10 Base-5
指示燈顯示:
POWER ,LMON ,COL ,JAB ,XMT ,RCV,LINK AUI, BNC, TPTX
溫 度:0℃ to 55℃ (操作標準)
濕 度:10 to 90% (non-condensing)
標 準:IEEE 802.3 10 Base-2 10 Bsae-5 10 Base-T
10 Base-FL乙太網路標準
傳輸型態:基頻

電磁干擾:符合 FCC Class A Subpart B of Part 15
外觀尺寸:4.22"(寬)*5.89"(長)*1.05"(高)
電源轉換器:外接式SWITCHING電源
連接開關設定:
二段位置滑動開關設定(HUB or W/S) for Thin Coaxial 50 ohm Terminator

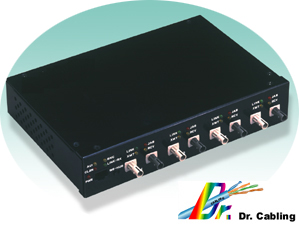

四合一介面 4ST 傳輸器10Mbps
10 Base-FL 是國際電機電子工程協會 IEEE 802.3 乙太網路光纖標準,使用本公司四合一介面4ST多模光纖傳輸器,使網路系統增益至最新標準。

此一多模光纖傳輸器,將非常簡單從已存在的無遮蔽雙絞線網路(UTP)及細纜網路(BNC)及粗纜網路(AUI)轉換成光纖網路(ST四組)使網路卡或集線器的傳輸能完全符合光纖傳輸模式在光纖纜線上,達到2公里。
簡 單易於操作的二段位置滑動開關,可選擇連接工作站台 (WORKSTATION)或中樞集線器(HUB)使用無遮蔽雙絞線跳接線,將不再因連接工作站或中樞集線器必須更換不同的跳接線之麻煩及錯誤,需使用點 對點方式即可,多種指示燈顯示如POW ER ,LMON ,COL ,JAB ,XMT ,RCV ,AUI ,BNC ,LINK ,TPRCV 更易於檢修及網路系統維護。
產品特色:
允許多種乙太網路介面標準 10 Base-2/5/T/FL 同時分佈在既成之網路中。
接 口:
RJ-45 母座接頭 for 10 Base-T 四組ST 光纖接頭 for 10 Base-FL
BNC 母座接頭 for 10 Base-2 DB-15 母座接頭 for 10 Base-5
纜線種類:
第5 類無遮蔽雙絞線 for 10 Base-T   多模光纖 62.5/125um for 10 Base-FL
RG-58 同軸電纜 for 10 Base-2        AUI DROP CABLE for 10 Base-5介面

纜線長度:
無遮蔽雙絞線,最長100米 for 10 Base-T
多模光纖 62.5/125um,最長2公里 for 10 Base-FL
RG-58 同軸電纜,最長185米 for 10 Base-2
AUI DROP CABLE,最長50米 for 10 Base-5
指示燈顯示:POWER ,LMON ,COL ,JAB ,XMT ,RCV,LINK
AUI, BNC, TPTX
溫 度:0℃ to 55℃ (操作標準) 濕 度:10 to 90% (non-condensing)
標 準:IEEE 802.3 10 Base-2 10 Bsae-5 10 Base-T
10 Base-FL乙太網路標準
傳輸型態:基頻
電磁干擾:符合 FCC Class A Subpart B of Part 15
外觀尺寸:8.34"(寬)*6.5"(長)*1.05"(高)
電源轉換器:
外接SWITCHING電源 AC115V/3A AC230V/1.5A
連接開關設定:
二段位置滑動開關設定(HUB or W/S) for
Thin coaxial 50 ohm Terminator

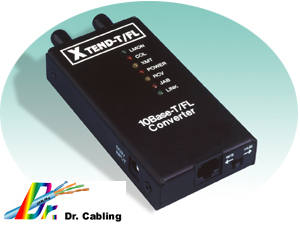

UTP轉ST光纖傳輸器10Mbps
10 Base-FL 是國際電機電子工程協會 IEEE 802.3 乙太網路光纖標準,使用本公司超薄型
多模光纖傳輸器,使網路系統增益至最新標準。

此一多模光纖傳輸器,將非常簡單從已存在的無遮蔽雙絞線網路 (UTP) 轉換成 光纖網路 (ST) 使網路卡或集線器的傳輸能完全符合光纖傳輸模式在光纖纜線上,達到2公里。
簡 單易於操作的二段位置滑動開關,可選擇連接工作站台(WORKSTATION)或中樞集線器(HUB)使用無遮蔽雙絞線跳接線,將不再因連接工作站或中樞 集線器必須更換不同的跳接線之麻煩及錯誤,祇需使用點對點方式即可,多種指示燈顯示如 POWER ,LMON ,COL ,JAB ,XMT ,RCV更易於檢修及網路系統維護。

接 口:RJ-45 母座接頭 for 10 Base-T
ST 光纖接頭 for 10 Base-FL
纜線種類:第3,4or5 類無遮蔽雙絞線 for 10 Base-T
多模光纖 62.5/125um for 10 Base-FL 介面
纜線長度:無遮蔽雙絞線,最長100米
多模光纖 62.5/125um,最長2公里
指示燈顯示:POWER ,LMON ,COL ,JAB ,XMT ,RCV,LINK
溫 度:0℃ to 55℃ (操作標準) 濕 度:10 to 90% (non-condensing)
標 準:IEEE 802.3 10 Base-T/FL乙太網路
傳輸型態:基頻
電磁干擾:
符合 FCC Class A Subpart B of Part 15
外觀尺寸:2.2"(寬)×4.2"(長)×0.8"(高)

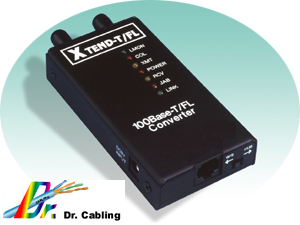

SUTP轉ST光纖傳輸器100Mbps
100 Base-FL 是國際電機電子工程協會 IEEE 802.3 乙太網路光纖標準 ,使用本公司超薄型
多模光纖傳輸器,使網路系統增益至最新標準。

此一多模光纖傳輸器,將非常簡單從已存在的無遮蔽雙絞線網路 (UTP) 轉換�����光��������路 (ST)使�������路卡��������������線器��傳輸���完全符合光纖傳輸
���式在光纖纜線上,達到2公里。
簡 單易於操作的二段位置滑動開關,可選擇連接工作站台 (WORKSTATION)或中樞集線器(HUB)��������遮蔽雙絞線跳接線,將不再因連接工作站或中樞集線器必須更換不同的跳接線之麻煩及錯誤,需使用點 對點方式即可,多種指示燈顯示如 POWER ,LMON ,COL ,JAB ,XMT ,RCV 更易於檢修及網路系統維護。
此一強波傳輸器,將非常簡單從已存在的無遮蔽對絞網路(UTP)對(UTP)使網路傳輸能完全符合乙太網路傳輸模式將無遮蔽對絞線訊號強波,達到100公尺。

某些電腦機種後面介面插槽空間非常狹小,本公司超薄型傳輸器即針對此而設計,如 SUN SPARC,IBM RS/6000,or APPLE MACINTOSH。
多種指示燈顯示如 POWER , HUB-LINK , W/S-LINK , HUB-COL , W/S-COL , HUB-RCX , W/S-RCX ,更易於檢修及網絡系統維護。
接 口:RJ-45 母座接頭 for 100 Base-T
ST 光纖接頭 for 100 Base-FL
纜線種類:第五類無遮蔽對絞線 for 100 Base-T
多模光纖 62.5/125um for 100 Base-FL 接口
纜線長度:無遮蔽雙絞線,最長100米
多模光纖 62.5/125um,最長2公里
指示燈顯示:POWER ,LMON ,COL ,JAB ,XMT ,RCV,LINK
溫 度:0℃ to 55℃ (操作標準)
濕 度:10 to 90% (non-condensing)
標 準:IEEE 802.3 100 Base-T/FL乙太網路標準
傳輸型態:基頻
電磁干擾:
符合 FCC Class A Subpart B of Part 15
外觀尺寸:2.2"(寬)×4.2"(長)×0.8"(高)

FOT-SC-UTP-100mbps
