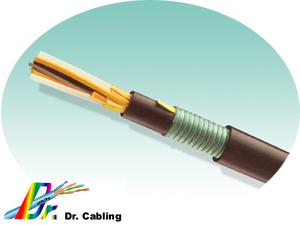

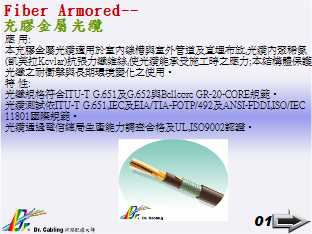

Fiber Armored-充膠金屬光纜...

應 用:
本充膠金屬光纜適用於室內線槽與室外管道及直埋布放,光纜內聚稀氨(凱芙拉Kevlar)抗張力纖維絲,使光纜能承受施工時之應力;本結構體保護光纖之耐衝擊與長期環境變化之使用。
特 性:
光纖規格符合ITU-T G.651及G.652與Bellcore GR-20-CORE規範。
光纜測試依ITU-T G.651,IEC及EIA/TIA-FOTP/492及ANSI-FDDI,ISO/IEC 11801國際規範。
光纜通過電信總局生產能力調查合格及UL,ISO9002認證。

外被覆(Outer Sheath):聚乙烯(PE)黑色。
鎧裝帶(Armor Layer):金屬Metal(Corrugated)。
凱芙拉(Kevlar):聚稀氨玻璃纖維絲均勻充填 (Uniformly distributed Strength Member)。
散置型光纖(Loose Buffer):以顏色或印碼方式以利辨認光纖蕊數。
緩衝管顏色:單模為黃色,多模為橙色。
光纖保護層顏色:藍色,橙色,綠色,棕色,灰色,白色,紅色,黑色,黃色,紫色,粉紅色,淺藍色。

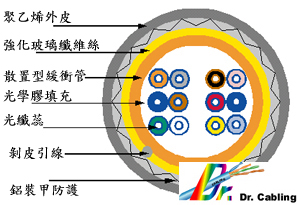

Single-Tube屋外充膠裝甲型光纜(2-12蕊 )
完成外徑(Cable O.D.):∼9.5mmΦ
彎曲半徑(Bending Radius):
運作需≧Φ×10倍,施工需≧Φ×20倍
光纖概重(Cable Weight):∼120 KG/KM
耐擠壓力(Crush Resistance):≦3500N/cm(牛頓/公分)
抗張力(Loading):裝置時 Installation≦3000N(牛頓)
運作時 Long-term≦900N(牛頓),符合EIA/TIA-455 FOTP-332
50/125μm 4 fiber (Black)
62.5/125μm 4 fiber (Black)
9/125μm 4 fiber (Black)

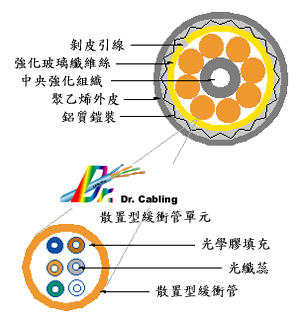

 Multi-Tube屋外充膠金屬裝甲型光纜(12-48蕊 )
光纖種類(Fiber Type):
單模(SMF:9/125) (12-48蕊) 多模(MMF:50/125,62.5/125) (12-48蕊)
光纖概重(Cable Weight):∼220 KG/KM
耐擠壓力(Crush Resistance):≦3500N/cm(牛頓/公分)
抗張力(Loading): 裝置時 Installation≦3000N(牛頓) 運作時 Long-term≦900N(牛頓)
完成外徑(Cable O.D.):∼12.5mmΦ
彎曲半徑(Bending Radius):
運作需≧Φ×10倍,施工需≧Φ×20倍 符合EIA/TIA-455 FOTP-332
