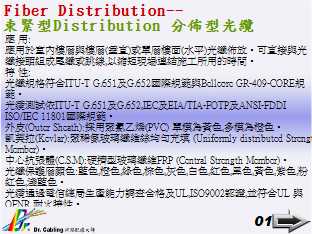

Fiber Distribution--束緊型Distribution 分佈型光纜...

應 用:
應用於室內樓層與樓層(垂直)或單層樓面(水平)光纖佈放。可直接與光纖接頭組成尾纖或跳線,以縮短現場連結施工所用的時間。
特 性:
光纖規格符合ITU-T G.651及G.652國際規範與Bellcore GR-409-CORE規範。
光纜測試依ITU-T G.651及G.652,IEC及EIA/TIA-FOTP及ANSI-FDDI ISO/IEC 11801國際規範。
外皮(Outer Sheath):採用聚氯乙烯(PVC) 單模為黃色,多模為橙色。
凱芙拉(Kevlar):聚稀氨玻璃纖維絲均勻充填 (Uniformly distributed Strength Member)。
中心抗張體(C.S.M):硬擠型玻璃纖維FRP (Central Strength Member)。
光纖保護層顏色:藍色,橙色,綠色,棕色,灰色,白色,紅色,黑色,黃色,紫色,粉紅色,淺藍色。
光纜通過電信總局生產能力調查合格及UL,ISO9002認證,並符合UL 與 OFNR 耐火特性。

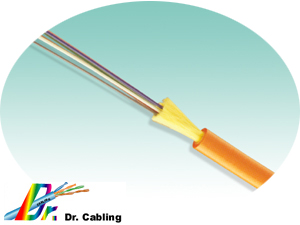

束緊型Distribution 分佈型光纜(4-36蕊)
束緊型緩衝管光纖(Tight Buffer): 900μm以顏色或印碼方式以利辨認光纖蕊數
光纖種類(Fiber Type):
單模(SMF:9/125) (4-36蕊) --多模(MMF:50/125,62.5/125) (4-36蕊)
完成外徑(Cable O.D.):5-15mmΦ
運作彎曲半徑(Bending Radius): 裝置時>Φ×10倍
光纖概重(Cable Weight):20-160 KG/KM
施工拉力(Pulling Force):≦1000N(牛頓)
加強包裝束緊型光纖(Tight Buffer Simplex): 2.0,2.4,3.0mm 以顏色或印碼方式以利辨認光纖蕊數

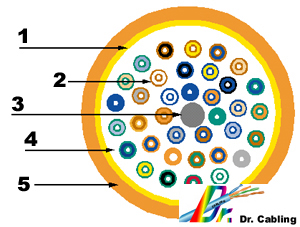

[1]-強化組織填充(S.M.)
[2]-束緊型光纖(Tight Buffer)
[3]-中心抗張體(C.S.M)
[4]-凱芙拉包裝(Kevlar)
[5]-外皮(Outer Sheath)
