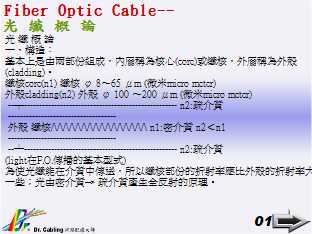

光 纖 概 論
一、構造：
基本上是由兩部份組成，內層稱為核心(core)或纖核，外層稱為外殼(cladding)。
纖核core(n1)       纖核 φ 8∼65 μm (微米micro meter)
外殼cladding(n2)   外殼 φ 100 ∼200 μm (微米micro meter)
         --┬--------------------------------------------------- n2:疏介質
                    ------------------------------------
           外殼     纖核////////////////  n1:密介質 n2＜n1
                    ------------------------------------
         --┴--------------------------------------------------- n2:疏介質
(light在F.O.傳播的基本型式)
為使光纖能在介質中傳送，所以纖核部份的折射率應比外殼的折射率大一些；光由密介質→ 疏介質產生全反射的原理。

註:早期光纖大多應用在Telecommunication(長距離通訊)，進年來應用在  A:乙太網路上 Ethernet
B:標記環狀網路 Token Ring
C:FDDI.等區域網路上.(Fiber Distributed Data Interface)
二、種類：
依其光纖之纖核(core)→外殼(cladding)間行進與折射方式.
大抵可分為三種Type:
1.階梯指數多模式光纖(Multimode step index fiber)其光纖於核心層
   與被覆層(外殼)間折射係數為一陡削階梯般的差異.
               ---------------------------------------------
               ////////////\//\/////\//
               ---------------------------------------------
2.坡度指數多模式光纖(Multimode graded index fiber)其光纖行進為波浪式
   .具有波度差異.
               --------------------------------------------
               ∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼∼
               --------------------------------------------

3.單模式光纖(Single mode or monomode fiber)光纖行進如直線射擊般.
   無折射與波度差異.
               --------------------------------------------
               →→→→→→→→→→→→→→→→→→→→→→
               --------------------------------------------

註:光纖(Fiber optic)通信通常多是以點對點(point to point)方式進行。
三、材質：依製造材料可分:
(1)纖核為→矽玻璃.外殼為矽玻璃Silica glass.
(2)纖核為→矽玻璃.外殼為多成分玻璃.
(3)纖核為→多成分玻璃.外殼為多成分玻璃.
(4)纖核為→塑膠.外殼為塑膠.
四、光纖通信的優點：
(1)光纖具有極大的頻寬。
(2)光纖體積小、重量輕。
(3)不受電磁干擾及串音干擾。
(4)低傳輸損失(適合長距離通信)。
(5)保密性高。
(6)絕緣特性(適合雷區及高電場所)(潮溼高溫)。
(7)可靠度高、易維護。

註:一般我們所應用在區域網路上光纖.依內.外徑大小的有
50/125μM     62.5/125μM      85/125μM      100/140μM 等四種
ANSI在制定FDDI標準時.已規定FDDI所應用光纖介質為62.5/125μM 因不同口徑之光纖無法直接搭配使用.故一般市面FOLRL介面大多採用62.5/125μM MODE
單模式光纖 Single mode          1300nm/1550nm(波長)
多模式光纖 Multi mode           850nm/1300nm
五、選擇光纖介質產品考慮注意點：
1.單.多模        (Single . Multi) mode
2.波長           (nm )多模光纖常應用光波長為850/1300nm
3.內徑值         (μm)
4.衰減損失值     (dB/km)當每公里衰減損失值越小.光纖所能使用之有效距離亦較長.
5.頻寬           (GHZ)光纖頻寬越高.其所能允許之傳輸速率越高.
6.庇護層
屋外型光纜應具下列條件:
a.防水.  b.防酸鹼.  c.抗腐蝕.  d.防止齧齒性動物啃咬.
e.不可有任何金屬材質成份.  f.其他.
