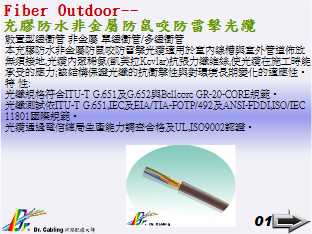

Fiber Outdoor--充膠防水非金屬防鼠咬防雷擊光纜...

散置型緩衝管 非金屬 單緩衝管/多緩衝管
本充膠防水非金屬防鼠咬防雷擊光纜適用於室內線槽與室外管道佈放無須接地,光纜內聚稀氨(凱芙拉Kevlar)抗張力纖維絲,使光纜在施工時能承受的應力;該結構保證光纖的抗衝擊性與對環境長期變化的適應性。
特 性:
光纖規格符合ITU-T G.651及G.652與Bellcore GR-20-CORE規範。
光纖測試依ITU-T G.651,IEC及EIA/TIA-FOTP/492及ANSI-FDDI,ISO/IEC 11801國際規範。
光纜通過電信總局生產能力調查合格及UL,ISO9002認證。


外皮(Outer Sheath):聚乙烯(HDPE or MDPE)黑色,且符合IEC-502,
IEC-1034,IEC-708,ASTM-D1248。
低煙無毒防鼠咬為訂製品,且符合IEC 332-1,IEC 332-3/3C,IEC 754/745-1,UL1685/FT4,UL 94V。
凱芙拉(Kevlar):聚稀氨玻璃纖維絲均勻填充 (Uniformly distributed Strength Member-Aramid Yarn)。
散置型緩衝管光纖(Loose Buffer):以色碼辨認光纖蕊數。
緩衝管顏色:單模黃色 多模橙色。
光纖保護層顏色:藍色,橙色,綠色,棕色,灰色,白色,紅色,黑色,黃色,紫色,粉紅色,淺藍色。

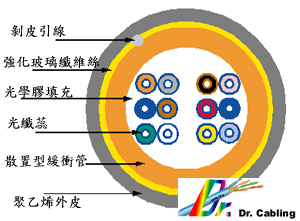

Single-Tube屋外充膠非金屬光纜(2-12蕊)
完成外徑(Cable O.D.):9.5∼10mmΦ
彎曲半徑(Bending Radius)
:運作需≧Φ×10,施工需≧Φ×20倍
光纖概重(Cable Weight):∼120 KG/KM
耐擠壓力(Crush Resistance):≦3500N/cm(牛頓/公分)
抗張力(Loading)符合EIA/TIA-455 FOTP-33之標準:
裝置時 Installation≦3000N(牛頓)
運作時Long-term≦900N(牛頓)
抗衝擊力≦3500N/CM 垂直佈放高度≦150M
絞合長度≦125×Φ(CABLE O.D.)
衝擊擺盪測試≦3000 CY CLES
運作溫度: -40℃∼+80℃ 儲存溫度: -50℃∼+80℃

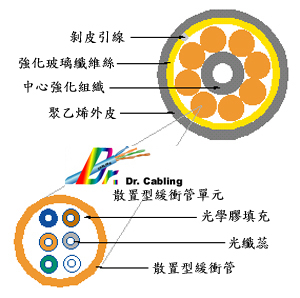

Multi-Tube屋外充膠非金屬光纜(12-96蕊)
光纖種類(Fiber Type):
單模(SMF:8.3∼9.5/125) (12-96蕊) 多模(MMF:50/125,62.5/125) (12-96蕊)
耐擠壓力(Crush Resistance):≦3500N/cm(牛頓/公分)
抗張力(Loading)符合EIA/TIA-455 FOTP-33之標準:
裝置時Installation≦3000N(牛頓)
運作時Long-term≦900N(牛頓)
完成外徑(Cable O.D.):10-12.5mmΦ

抗衝擊力≦3500N/CM 垂直布放高度≦150M
彎曲半徑(Bending Radius) : 運作需≧Φ×10倍,施工需≧Φ×20倍
絞合長度≦125×ΦD(CABLE O.D.)
衝擊擺盪測試≦3000 CYCLES
光纖概重(Cable Weight):∼220 KG/KM
運作溫度: -40℃∼+80℃
儲存溫度: -50℃∼+80℃
