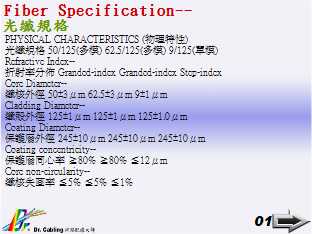

Fiber Specification--光纖規格...

PHYSICAL CHARACTERISTICS (物理特性)
光纖規格                     50/125(多模)      62.5/125(多模)      9/125(單模)
Refractive Index--
折射率分佈                 Granded-index     Granded-index       Step-index
Core Diameter--
纖核外徑                     50±3μm             62.5±3μm           9±1μm
Cladding Diameter--
纖殼外徑                     125±1μm           125±1μm            125±1.0μm
Coating Diameter--
保護層外徑                 245±10μm          245±10μm          245±10μm
Coating concentricity--
保護層同心率             ≧80%                 ≧80%                 ≦12μm
Core non-circularity--
纖核失圓率                 ≦5%                   ≦5%                  ≦1%

PHYSICAL CHARACTERISTICS (物理特性)
光纖規格                     50/125(多模)      62.5/125(多模)      9/125(單模)
Clad non-circularity--
纖殼失圓率                 ≦2%                  ≦2%                    ≦1%
Core-Cladding offset--
纖核纖殼偏移量          ≦3μm              ≦3μm                ≦0.6μm
光纖標準應力強度      100 Kpsi             100 Kpsi               100 Kpsi
儲存溫度
Storage Temperature       -40℃∼+85℃    -40℃∼+85℃      -40℃∼+85℃
運作溫度
Long-term Temperature   -40℃∼+85℃    -40℃∼+85℃      -40℃∼+85℃
裝置溫度
Install Temperature         -40℃∼+85℃     -40℃∼+85℃     -40℃∼+85℃

OPTICAL CHARACTERISTICS (光學特性)　　　
光纖規格               50/125(多模)      62.5/125(多模)      9/125(單模)
光衰減值
(Attenuation)           850 /1300 nm       850 /1300 nm      1300/1550 nm
一般值
Typical.                   2.4/0.5dB/km       2.7/0.6 dB/km      0.35/0.23 dB/km
最大值
Max.                        2.5/0.7dB/km      3.0/0.8 dB/km       0.4/0.3 dB/km
頻寬Bandwidth@850nm 500MHz-km  @850nm 200MHz-km   @1300nm  N/A
最小值 Min.    @1300nm 500MHz-km @1300nm 600MHz-km @1550nm N/A
N.A. (數值孔徑)     0.200± 0.015        0.275± 0.015        0.13
零色散波長           1297∼1316 nm    1320∼1365 nm   1301.5∼1321.5nm
Wavelength Zero dispersion
零色散波長斜率  ≦0.101 ps/nm2-km ≦0.097 ps/nm2-km ≦0.092 ps/nm2-km
Slope Zero dispersion
群組折射率
Group refractive index@850 nm 1.483         1.496            1.4675@1300nm
                                         @1300 nm 1.479        1.491           1.4681@1550nm

ENVIRONMENTAL CHARACTERISTICS(耐環境特性)
Induced attenuation (光衰減值增量) ≦0.20 dB/km @850/1300nm
under following testing conditions
1.Temperature cycling (高低溫循環):
    -60℃∼+85℃, 5 cycles
2.High temperature exposure (高溫曝露):
   85℃, 30 days
3.Temperature & humidity cycling (高低溫及濕度循環):
   -50℃∼+85℃, 85%RH, 30 day cycle
