產品名稱 : Microtest Penta Scanner--掃描器之列印方式...
型號 : Microtest Penta Scanner

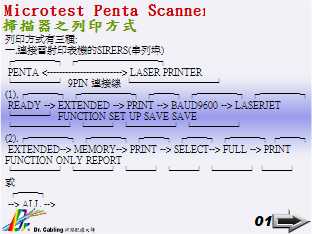

Microtest Penta Scanner--掃描器之列印方式...
列印方式有三種:
一.連接雷射印表機的SIRERS(串列埠)
┌────┐ ┌────────┐
PENTA LASER PRINTER
└────┘ 9PIN 連接線 └────────┘
(1).┌───┐ ┌─────┐ ┌──┐ ┌────┐ ┌────┐
READY --> EXTENDED --> PRINT --> BAUD9600 --> LASERJET
└───┘ FUNCTION SET UP SAVE SAVE
└─────┘ └──┘ └────┘ └────┘
(2).┌────┐ ┌───┐ ┌──┐ ┌──┐ ┌───┐┌──┐
EXTENDED--> MEMORY--> PRINT --> SELECT--> FULL --> PRINT
FUNCTION ONLY REPORT
└────┘ └───┘ └──┘ └──┘ └───┘└──┘
或
┌──┐
--> ALL -->
└──┘.
二.連接電腦,經由COM1(滑鼠埠)利用TELIX通訊軟體,將資料DOWNLOAD 下來磁片再經由印表機列印出來。
┌─────┐ ┌────────┐
PENTA COM1(滑鼠埠)
└─────┘ 9PIN 連接線 └────────┘
(1).┌───┐ ┌───┐ ┌──┐ ┌──┐┌──┐ ┌───┐
EXTENDED-->MEMORY-->PRINT-->SELECT--> FULL --> 在此
FUNCTION ONLY REPORT 待命
└───┘ └───┘ └──┘ └──┘└──┘ └───┘
或
┌──┐
--> ALL -->
└──┘
(2).將 TELIX 磁片插入磁碟機中
A:>TELIX
ALT + Z 功能主畫面
ALT + R 準備接收
ASCII ���擇通��介面
建一個檔名<以儲存PENTA之資料>
ENTER
此時 TELIX 已在接受訊號狀態
(3).將PENTA --- PRINT --- 按下輸出訊號,此時電腦畫面將有資料不斷讀出
(4).待TELIX接受完訊號之後,按 ALT + X 跳出 TELIX 軟體
(5).經由編輯軟體 PE2 , PE3 , 或 HE5 ,將資料讀出後 再行列印#
三.連接電腦,經由COM2(數據機埠)利用WINDOW 98之(終端機)
通訊軟體,將資料DOWNLOAD 下來,再經由印表機列印出來。
(缺點-數據無法編輯修改)
┌─────┐ ┌────────┐
PENTA COM2(數據機埠)
└─────┘ 9PIN 連接線 └────────┘
(1).┌────┐ ┌───┐ ┌──┐ ┌──┐ ┌──┐ ┌──┐
EXTENDED --> MEMORY --> PRINT--> SELECT--> FULL --> 在此
FUNCTION ONLY REPORT 待命
└────┘ └───┘ └──┘ └──┘ └──┘ └──┘
或 -> ALL -->
(2).將WINDOW 95 啟動
開始 程式集 附屬應用程式 終端機 HYPERTRM
名稱 PENTA XXXX 圖示 確定 使用的連線 連接到COM2 確定
每秒多少位元9600 資料位元8 同位檢查NONE 停止位元1
流量控制Xon/Xoff 確定
(3).將PENTA - PRINT- 按下輸出訊號,此時電腦畫面將有資料不斷讀出
(4).待接受完訊號之後,儲存檔案 按 X 跳出 軟體
(5).將資料讀出後 再行列印# ( 缺點: 一次全部列印 無法選擇性列印 )
