產品名稱 : Outlet--資訊插座.接頭...
型號 : Outlet

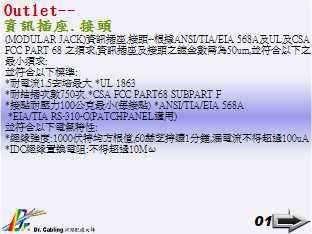

Outlet--資訊插座.接頭...
(MODULAR JACK)資訊插座.接頭--根據ANSI/TIA/EIA 568A及UL及CSA FCC PART 68 之須求,資訊插座及接頭之鍍金數需為50um,並符合以下之最小須求:
並符合以下標準:
*耐電流1.5安培最大 *UL 1863
*耐抽插次數750次 *CSA FCC PART68 SUBPART F
*接點耐壓力100公克最小(每接點) *ANSI/TIA/EIA 568A
*EIA/TIA RS-310-C(PATCHPANEL適用)
並符合以下電氣特性:
*絕緣強度:1000伏特均方根值,60赫芝持續1分鐘,漏電流不得超過100uA
*IDC絕緣置換電阻:不得超過10Mω
Data Voice Outlet 埋入式-桌上型-防塵式-資訊插座

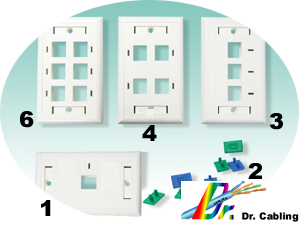

C5e RJ-45/RJ-11資訊插座面板
[1]-單孔埋入式面板可加裝ICON標示片-白色設計-White
[2]-資訊插座面板或名盒使用之標示片
[3]-三孔埋入式面板可加裝ICON標示片-白色設計-White
[4]-四孔埋入式面板可加裝ICON標示片-白色設計-White
[6]-六孔埋入式面板可加裝ICON標示片-白色設計-White
C5e RJ-45/RJ-11資訊插座面板
特 徵: (可選用 ST,SC,F,BNC,FC模組)
配線終端之連結,可用RJ-45跳接線連接至電話或電腦。可選用藍色ICON標示電腦或選用綠色ICON標示電話。
附標示卡及雙面膠供使用,附防塵蓋以防止灰塵及濕氣。若以充膠線連結資訊插座,跳接線充膠部份須與RJ-45
外尺寸切齊,以利跳接線接頭與資訊插座孔位相容。
規 格: (符合 EIA/TIA T568A 及 T568B 腳位)
外殼採用白色ABS耐衝擊塑膠,符合UL-94V0規定。JACK接點鍍鎳100微英吋,加鍍金50微英吋。
拔插壽命最少可達1000次,符合 IEC 603.7/CLASS A。採用110 IDC絕緣置換方式,適合22AWG-26AWG線徑。
標 準: 符合下列測試規範要求
UL 94V-0 certified, CUL ETL Power Sum CSA EIA/TIA TSB-40A/568A-5 Cat.5e EIA/TIA 606
FCC Part 68 ISO/IEC 11801 EN 50173,55022
電氣特性:
額定電流Current Rating : 1.5 Amp
絕緣電阻Insulation Resistance : 500 MΩ minimum
直流電阻DC Resistance : 0.1Ωmaximum
接點電阻Contact Resistance : 20 mΩ maximum
機械特性:
拔插壽命Plug insertion life :1000 cycle minimum
RJ-45接點耐壓力Plug & Jack contact force :
100 grams minimum using FCC- approved plug
RJ-45耐拉力Plug retention force : 30 LB minimum
耐溫Temperature: -40℃∼+68℃(-400F∼+1500F)
近端串音測試值:
PIN NO. 12-36 12-45 12-78 36-45 36-78 45-78
NEXT (dB) -57.92 -50.45 -50.51 -52.47 -65.08 -52.39

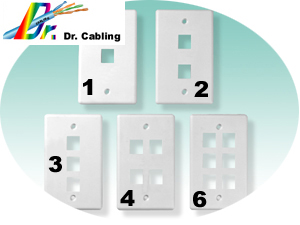

C5e RJ-45/RJ-11資訊插座面板
[1]-單孔埋入式面板 White
[2]-雙孔埋入式面板 White
[3]-三孔埋入式面板 White
[4]-四孔埋入式面板 White
[6]-六孔埋入式面板 White
C5e RJ-45/RJ-11資訊插座面板
CAT.5e RJ-45 / RJ-11 OUTLET 之模組傳輸特性........
特 徵:
用於配線終端連接,以跳接線(PATCH CORD)接至設備。 創新設計,式樣簡潔大方,施工快速而便捷。
資訊插座可配置防塵片以防止灰塵及濕氣侵入。面板附固定螺絲,桌上型明盒附雙面膠及固定螺絲並提供T568A/B 打線色碼。
規 格:
外殼採白色ABS耐衝擊塑膠,符合UL 94V-0 規定。接點採100微英吋鎳質鍍上50微英吋純金,電氣性能卓越。
採用IDC絕緣置換方式,適用於22∼26 AWG線徑。IDC拔插次數750次以上,傳輸速率可達GIGA-bps。
標 準: 符合下列測試標準之規範
UL/CUL/CSA APPROVED ISO/IEC 11801 CLASS B EIA/TIA TSB-40A/568A-5 CATEGORY 5e, FCC PART68
TRANSMISSION MEET 100Mbps-LEVEL 5 APPLICATION EIA/TIA 606, EMC EN 55022/CLASS B, EN 50173
4/16MBPS TOKEN RING ATM 155 & 622Mbps 10/100/1000 BASE T GIGABIT ETHERNET
電氣特性:
絕緣耐壓:1000V 60HZ/Min. 額定電流:1.5Amp
絕緣電阻(Insulation Resistance):Min. 500MΩ
接點電阻(Contact Resistance):Max. 20mΩ
直流電阻(DC Resistance):Max 0.1Ω
機械特性:
RJ-45拔插壽命: 1000次(IEC 603.7/CLASS A)
資訊插座之RJ-45接點耐壓力:100 GRAM 公克
耐溫: -40℃∼+85℃
RJ-45耐拉力(RETENTION FORCE)Min: 30 Lb 磅
At 100MHz(dB) P1 P2 P3 P4
ATTENUATION 0.099 0.140 0.181 0.156
RETURN LOSS 37.30 56.49 21.25 35.03
PAIR1/2 PAIR1/3 PAIR1/4 PAIR2/3 PAIR2/4 PAIR3/4
NEXT 44.76 46.81 47.93 45.58 46.41 44.02

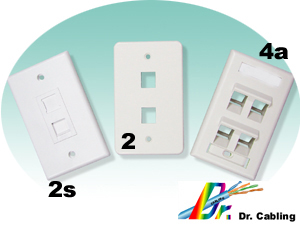

[2s]-雙孔埋入式資訊插座面板(防塵式設計) White
[2]-雙孔埋入式面板 White
[4a]-45度四孔埋入式面板 White

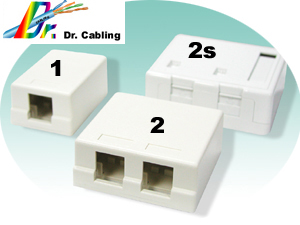

[1]-單孔桌上型資訊插座明盒 White
[2]-雙孔桌上型資訊插座明盒 White
[2s]-雙桌資訊插座明盒(防塵式設計) White

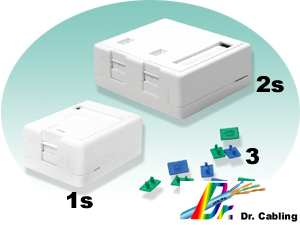

CAT.5e RJ- 45 / RJ-11 OUTLET (with shutter)
CAT. 5e 資訊插座(防塵蓋式)
[1s]-單孔桌上資訊盒含防塵 White
[2s]-雙孔桌上資訊盒含防塵 White
[3b]-電腦標示片ICON Blue
[3g]-電話標示片ICON Green
CAT.5e RJ- 45 / RJ-11 OUTLET (with shutter)
特 徵: (可選用 ST,SC,F,BNC,FC模組)
配線終端之連結,可用RJ-45跳接線連接至電話或電腦。可選用藍色ICON
標示電腦或選用綠色ICON標示電話。
附標示卡及雙面膠供使用,附防塵蓋以防止灰塵及濕氣。若以充膠線連結資訊插座,跳接線充膠部份須與RJ-45外尺寸切齊,以利跳接線接頭
與資訊插座孔位相容。
規 格: (符合 EIA/TIA T568A 及 T568B 腳位)
外殼採用白色ABS耐衝擊塑膠,符合UL-94V0規定。
JACK接點鍍鎳100微英吋,加鍍金50微英吋。
拔插壽命最少可達1000次,符合 IEC 603.7/CLASS A。
採用110 IDC絕緣置換方式,適合22AWG-26AWG線徑。
標 準: 符合下列測試規範要求
UL 94V-0 certified, CUL ETL Power Sum CSA EIA/TIA TSB-40A/568A-5 Cat.5e EIA/TIA 606
FCC Part 68 ISO/IEC 11801 EN 50173,55022
電氣特性:
額定電流Current Rating : 1.5 Amp
絕緣電阻Insulation Resistance : 500 MΩ minimum
直流電阻DC Resistance : 0.1Ωmaximum
接點電阻Contact Resistance : 20 mΩ maximum
機械特性:
拔插壽命Plug insertion life :1000 cycle minimum
RJ-45接點耐壓力Plug & Jack contact force :
100 grams minimum using FCC- approved plug
RJ-45耐拉力Plug retention force : 30 LB minimum
耐溫Temperature: -40℃∼+68℃(-400F∼+1500F)
近端串音測試值:
PIN NO. 12-36 12-45 12-78 36-45 36-78 45-78
NEXT (dB) -57.92 -50.45 -50.51 -52.47 -65.08 -52.39
[24S]-FTP 24埠CAT5e 110-PANEL
[6]-110 TYPE 6埠CAT.5e PANEL (桌上型)
