產品名稱 : Patch panel--快接端子板...
型號 : Patch panel
Patch panel--快接端子板...
A terminating enclosure for connecting cables. See DISTRIBUTION PANEL.
翻譯軟體_[英文翻譯成中文](專業用語待加強)供參考:>>>
程式修正面板--?????。。。
對於接的一個終端圍封發電報。 見到配電盤。
+++感謝Google翻譯:+++
用於連接電纜的端接外殼。 請參閱配電板。
記憶中的註解:...準備中...>>>

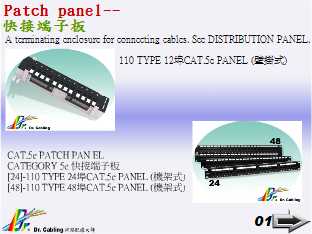

Patch-Panel-快接端子板

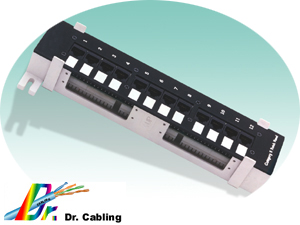

110 TYPE 12埠CAT.5e PANEL (壁掛式)

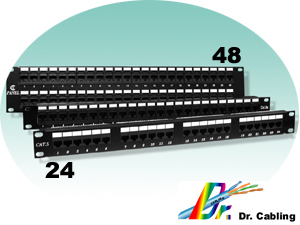

CAT.5e PATCH PANEL CATEGORY 5e 快接端子板 [24]-110 TYPE 24埠CAT.5e PANEL (機架式) [48]-110 TYPE 48埠CAT.5e PANEL (機架式)

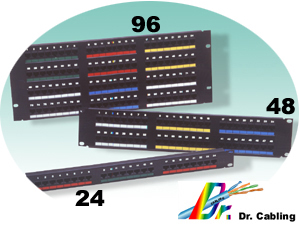

[24]-24埠 CAT.5e 110-TYPE PANEL [48]-48埠 CAT.5e 110-TYPE PANEL [96]-96埠 CAT.5e 110-TYPE PANEL
特 徵: 集中管理配線,通過跳線(PATCH CORD)連接至HUB。 可固定於19英吋機櫃或機架上(6/12PORT式除外)。 背面用標示板蓋住電路板並具編號標示PORT數。 背面附整線環,及PCB保護蓋板設計,防止刮傷。 正面可用標示貼紙或油性筆標示編碼。每六PORT組成一個模組, 構成6PORT/12PORT/24PORT/ 48PORT/96PORT (T568A/B 打線色碼)。
規 格: 採用耐衝擊塑膠,符合UL 94V-0 規定。 接點採用100微英吋鎳質鍍上50微英吋純金。 採IDC絕緣置換方式,適用於22AWG∼26 AWG 線徑。 IDC 端子板塊耐抽插次數750次以上 規格品為6PORT (桌上型 / 壁掛式 )/12PORT (壁掛式) 16,24,32,48PORT (機架式)。 標 準: 本產品符合下列測試規範之要求 UL, CUL APPROVE ISO/IEC 11801 CLASS B EIA/TIA TSB-40A/B 568A-5 CAT.5e FCC PART68 4/16MBPS TOKEN RING, 10 BASE T, 100 BASE T EIA/TIA 606 EMC EN55022/CLASS B,EN50173 CSA GIGABIT-ETHERNET ATM155 & 622Mbps 電氣特性: 絕緣耐壓:1000V 60Hz/Min. 額定電流:1.5Amp 絕緣電阻(Insulation Resistance):Min. 500MΩ 接點電阻(Contact Resistance):Max. 20mΩ 直流電阻(DC Resistance):Max. 0.1Ω
機械特性: RJ-45拔插壽命: 1000次(IEC 603.7/CLASS A) 資訊插座之RJ-45接點耐壓力:100 GRAM 公克 耐溫: -40℃∼+85℃ RJ-45 耐拉力(RETENTION FORCE)MIN: 30 Lb 磅 At 100MHz(dB) PAIR1 PAIR2 PAIR3 PAIR4 ATTENUATION 0.099 0.140 0.181 0.156 RETURN LOSS 37.49 34.15 35.82 41.99 PAIR1/2 PAIR1/3 PAIR1/4 PAIR2/3 PAIR2/4 PAIR3/4 NEXT 45.82 44.23 46.63 45.86 46.11 44.54

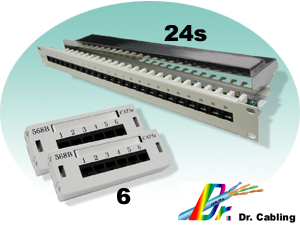

[24S]-FTP 24埠CAT5e 110-PANEL [6}-110 TYPE 6埠CAT.5e PANEL (桌上型)
