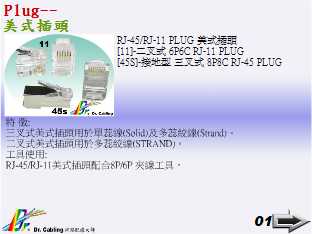

Plug--美式插頭...

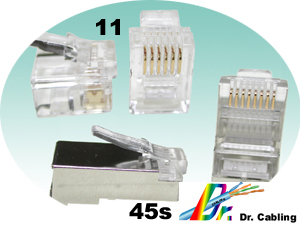

RJ-45/RJ-11 PLUG 美式插頭

[11]-二叉式 6P6C RJ-11 PLUG

[45S]-接地型 三叉式 8P8C RJ-45 PLUG
特 徵:  三叉式美式插頭用於單蕊線(Solid)及多蕊絞線(Strand)。  二叉式美式插頭用於多蕊絞線(STRAND)。  工具使用:  RJ-45/RJ-11美式插頭配合8P/6P 夾線工具


RJ-45 PLUG 美式插頭

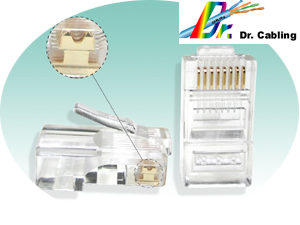

二叉式 8P8C RJ-45 PLUG
特 徵:  三叉式美式插頭用於單蕊線(Solid)及多蕊絞線(Strand)。

二叉式美式插頭用於多蕊絞線(STRAND)。

工具使用:  RJ-45/RJ-11美式插頭配合8P/6P 夾線工具


RJ-45/RJ-11 PLUG 美式插頭

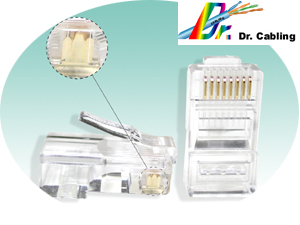

三叉式 8P8C RJ-45 PLUG
特 徵:  三叉式美式插頭用於單蕊線(Solid)及多蕊絞線(Strand)。

二叉式美式插頭用於多蕊絞線(STRAND)。

工具使用:  RJ-45/RJ-11美式插頭配合8P/6P 夾線工具

規 格:
電氣特性:
250V AC最大2安培介值耐電壓伏特。
最大500MΩ絕緣電阻。
500V AC 絕緣耐電壓。
最大35MΩ終端電阻。
鍍金檢驗:
依據MIL-G-45204C標準規格, TYPE II最少99%純金量。 等級C+(KNOOP HARDNESS RANGE130-250)等級1 (最少50u"厚度)。
機械特性:
拉力測試-電纜至插座張力強度至少20磅(112N)。
耐力測試---插拔測試2000次以上。
材質及表面處理:
PC(POLYCARBONATE)原料防火等級94V2 & 94V0。 高強力銅合金[ JIS C5191R-H (PBR-2)]標準材質。
電鍍規格為100 MICROINCHES鍍鎳,並在接觸點鍍金。
使用溫度範圍: -40℃∼+125℃。

標 準: UL 1863 (DUXR2)。 符合 FCC PART 68 標準規格。 UL 498 (ECBT2)。 CSA BSI 。
符合TIA/EIA-568A(TSB-40A)標準, 串音值(NEXT) 符合 CATEGORY 5 標準。
美式插頭保護套詳見 Boot

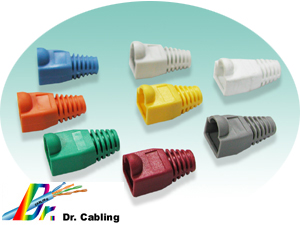

Boot OR Cover-美式插頭保護膠套


RJ-45 COVER(BOOT) 保護膠套
防止RJ-45 PLUG 與 UTP CABLE 脫落,提供多種顏色便於管理。
RJ-45 保護膠套(藍色) Φ5.5mm
RJ-45 保護膠套(綠色) Φ5.5mm
RJ-45 保護膠套(灰色) Φ5.5mm
RJ-45 保護膠套(橙色) Φ5.5mm
RJ-45 保護膠套(紅色) Φ5.5mm
RJ-45 保護膠套(白色) Φ5.5mm
RJ-45 保護膠套(黃色) Φ5.5mm
CAT.6 保護膠套(藍色) Φ7.2mm
