產品名稱 : Rack--機架式機櫃(儀器櫃)...
型號 : Rack
Rack--機架式機櫃(儀器櫃)...
1.Same as Cabinet.
2.The vertical or horizontal open support, Usually made of aluminum or steel, which is attached to a ceiling or wall. Cables are laid in and fastened to the rack.
翻譯軟體_[英文翻譯成中文](專業用語待加強)供參考:>>>
電纜架－－？？？？？（???).。。
1.相同於櫥箱。 2.垂直或水平的開啟支援，通常附著在一個頂點或牆的鋁或者鋼製造。 纜被儲存而且被拴緊到電纜架。
+++感謝Google翻譯：+++
1.與內閣相同。
2.垂直或水平開放式支架，通常由鋁或鋼製成，固定在天花板或牆壁上。 電纜鋪設並固定在機架上。
記憶中的註解:...準備中...>>>
Cabinet-儀器櫃
Wall Mount-壁掛式機櫃
19吋 壁掛式儀器櫃 =mm
機 種 內 高 外 高 外 深 外 寬 UNIT
MODELS (Hi) (Ho) (Wi) (Wo)
06U40D53W 266 272 450 514 6U
08U40D53W 355 362 450 514 8U
10U40D53W 444 505 450 514 10U
12U40D53W 533 540 450 514 12U
產 品特色: 依據ANSI/EIA RS-310-C,IEC-297-3, ETSI公制標準製造。採不落地方式,廣泛用於各網路系統配線檢查轉接點。 通過UL,CE,MIL-STD-167 。 結構鋁柱.鋁板.壓克力門板加鎖.電源排插.散熱風扇.面板 螺絲.掛壁組件。
Open Rack-開放式機架
19吋 開放式機架 =mm
機 種 內 高 外 高 內 寬 外 寬 UNIT
MODELS (Hi) (Ho) (Wi) (Wo)
OPEN-15U 667 812 450 534 15U
OPEN-30U 1334 1479 450 534 30U
OPEN-35U 1556 1701 450 534 35U
OPEN-41U 1823 1968 450 534 41U
產品特色:所有符合ANSI/EIA儀器均可安裝。 AL6063T5鋁合金材質,內外部各四根鋁柱,內部可自由伸縮(無段式),外型圓弧(有三向接頭)側板可拆卸,煞車輪,地平螺絲,質料輕,散熱快,結構堅固,可拆式 側板拆卸方便。
標準型機櫃(Wo = 600MM) =mm
機 種 內 高 外 高 內 深 外 深 UNIT
MODELS (Hi) (Ho) (Di) (Do)
15U55D60W 667 747 529 615 15U
30U55D60W 1334 1414 529 615 30U
35U55D60W 1556 1636 529 615 35U
41U55D60W 1822 1902 529 615 41U
15U65D60W 667 747 664 750 15U
30U65D60W 1334 1414 664 750 30U
35U65D60W 1556 1636 664 750 35U
41U65D60W 1822 1902 664 750 41U
15U80D60W 667 747 814 900 15U
30U80D60W 1334 1414 814 900 30U
35U80D60W 1556 1636 814 900 35U
41U80D60W 1822 1902 814 900 41U
加寬型機櫃(Wo = 800MM)
機 種 內 高 外 高 內 深 外 深 UNIT 外寬
MODELS (Hi) (Ho) (Di) (Do) (W0)
35U55D80W 1556 1636 529 615 35U 800mm
41U55D80W 1822 1902 529 615 41U 800mm
30U65D80W 1334 1414 664 750 30U 800mm
35U65D80W 1556 1636 664 750 35U 800mm
41U65D80W 1822 1902 664 750 41U 800mm
35U85D80W 1556 1636 814 900 35U 800mm
41U85D80W 1822 1902 814 900 41U 800mm
產品特色:
依據ANSI/EIA RS-310-C,IEC-297-3, ETSI 公制標準製造。 廣泛用於交換機.自動化廠房.實驗中心.網路開放系統
通過UL,CE,MIL-STD-167 。
結構鋁柱及L 型底板.面板螺絲.上框。
19吋式 標準型多用途網路機櫃
MULTI-PURPOSE NETWORK CABINET
1-壓克力門 Acrylic Door
2-定位螺帽 Steady Screw Nut
3-12孔鐵條 12 Hole Iron
4-3孔鐵條 3 Hole Iron
5-下蓋板 Down Cover Plate
6-側板 Side Plate
7-下框 Down Frame
8-鋁柱 Aluminum Pillar
9-六孔電源 6 Hole Power Supply
10-電源架 Power Supply Stand
11-上框 Up Frame
12-防塵板 Dust Proctecting
13-風扇面板 Fan Panel
14-風扇 Fan
15-固定式後門板 Steady Back Plate
16-開放式後門 Opening Back Plate
17-空氣過濾網 Air Filter Screen
18-抽屜 Drawer
19-抽出式工作臺 Draw Work Bench
20-固定式工作臺 Steady Work Bench
21-輪子 Wheel
Enclosure-19吋固定底座
19吋式 儀器櫃配件
MOUNTINGS OF ELECTRONIC CABINET RACK
19吋式 3U固定底座35深(黑)
19吋式 4U固定底座35深(黑)
19吋式 6U固定底座35深(黑)
品名: 2U加工面板 尺寸: W19inch*H2U*D1cm 材質: A6063T5
品名:抽屜 Drawer unit
尺寸: W19inch*H4U*D40cm
材質: Steel
品名: 靜音散熱風扇組
尺寸: W19inch*H3U*D4cm
材質: Aluminum Die-Cast
Fan Motor unit
品名: 鍵盤台 Keyboard
1U抽取式鍵盤含滑鼠
尺寸: (W)19inch * (H)1U * (D)35cm
工業用15吋螢幕固定座
尺寸: (W)19inch * (H)9U * (D)40cm
工業用17吋螢幕固定座
尺寸: (W)19inch * (H)10U * (D)45cm
品名: 水平理線槽
尺寸: W19inch*H1U*D6cm
材質: Aluminum Active
Shelf Plate
品名: 固定式工作臺
尺寸: W19inch*H3U*D36cm
材質: A6063T5
Steady Work Bench
品名:支撐板Shelf Plate
尺寸: W19inch*H2U*D46cm
材質: A6063T5
品名: 活動支撐板
尺寸: W19inch*H2U*D55cm
材質: A6063T5/Steel
品名: 層板 Level Plate
尺寸: W19inch*H2U*D55cm
材質: A6063T5
200mm 束線黏扣帶(理線用) Cable-tie

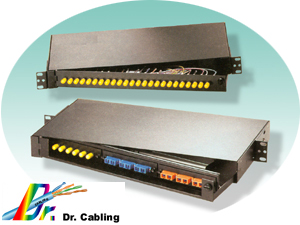

Fiber光纖收容箱 Rack Mount-機架式
FIBER RACK MOUNT / FIBER WALL MOUNT
12蕊19吋機架式光纖收容箱 24蕊19吋機架式光纖收容箱
特 徵: 標準19"機架式光纖收容箱,可置於19"機櫃採1U設計不佔空間, 具有收容及處理光纖末端接頭之功能。 單模及多模光纖皆可使用,採左旋斜開式抽取前板設計,易於收容光纖及光纖末端處理，施工及維修方便 採後置固定導線槽設計,更易於固定光纖幹纜,可防止 光纖幹纜脫落,或因外力損害光纖幹纜之蕊線。 尺寸( H×W×D公分):4.5×43.0×28.0
可選���光纖��接盤��於其中,有利��光纖��接施��。 可選���光纖ST,SC,FC,FDDI模組搭配使用。 (不���鋼及���合金���質或���埠����可接���訂製)
