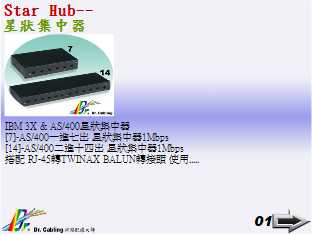

Star Hub--星狀集中器...


IBM 3X & AS/400星狀集中器

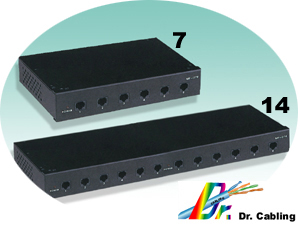

[7]-AS/400一進七出 星狀集中器1Mbps
[14]-AS/400二進十四出 星狀集中器1Mbps
搭配 RJ-45轉TWINAX BALUN轉接頭 使用.....

IBM 3X & AS/400 星狀集中器能夠將傳統之兩蕊同軸電纜(Twinax)串聯性線路(Daisy Chain),轉換成無遮蔽對絞線(UTP)星狀點對點傳輸方式,除了能解決串聯性線路斷線之困擾外,並降低線路架設成本,同時取得相同之訊號運作反應時 間。
AS/400 星狀集中器可提供UTP PORT 及 TWINAX PORT連接 AS/400 HOST主控器 (CONTROLLOR)。
AS/400星狀集中器單一PORT可提供給七個工作站(WORKSTATION)使用,單一工作站之訊號傳輸距離長達4000FT (1219.2M)。
AS/400 任何一個工作站線路拆除離線,均不影響主PORT及其它工作站之運作,主PORT及每個工作站均有 黃/紅/綠 之運作狀態燈號顯示,星狀集中器訊號強波之功能確保訊號從主控器至工作站均能正常運作,同時具有濾波功能將不必要之雜訊消除。

主要規格:
接 口:RJ-45 母座接頭提供給工作站使用
RJ-45 母座接頭及TWINAX母座接頭
提供給主控器使用
RJ-45訊號: 第4&5腳位
傳輸速率: 1 MBPS
訊號來源:IBM System 34/36/38 & AS/400
訊號末端:IBM 5250 工作站或相容品
電磁干擾:
符合 FCC Class A Subpart J of Part 15
外觀尺寸: 單埠:6.5"(深)×8.34"(寬)×1.5"(高)
雙埠:6.5"(深)×19.0"(寬)×1.5"(高)
電源轉換器:AC110V/DC9V 1A 外接式電源供應器
