產品名稱 : TESTER & LOCATOR--腳位測試及定位檢測器...
型號 : TESTER & LOCATOR

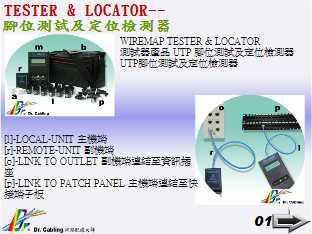

TESTER & LOCATOR--腳位測試及定位檢測器...
[l]-LOCAL-UNIT 主機端
[r]-REMOTE-UNIT 副機端

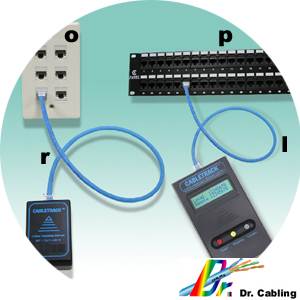

[o]-LINK TO OUTLET 副機端連結至資訊插座
[p]-LINK TO PATCH PANEL 主機端連結至快接端子板
WIREMAP TESTER & LOCATOR
測試器產品 UTP 腳位測試及定位檢測器 UTP腳位測試及定位檢測器
主體部份: 接 口:UTP RJ-45 母座連接器 LCD 顯示幕:接腳位置 1,2,3,4,5,6,7,8 顯示 遠端位置追蹤連接器號碼顯示 1-12號 纜線長度: 任何型態的纜線均可適用,
最長500FT(152米) 按紐開關: 紅色為 電源 開/關 黃色為 接腳位置顯示 灰色為 遠端位置追蹤連接器顯示
遠端位置追蹤連接器: 12個遠端位置追蹤連接器 溫 度:0℃ to 55℃ (操作標準) 濕 度:10 to 90% (non-condensing) 外觀尺寸:3-3/5"(寬)×1-1/4"(長)×6.0"(高) 電 源:9V電池
回路連接器部份: 接 口:UTP RJ-45 母座連接器 溫 度:0℃ to 55℃ (操作標準) 濕 度: 10 to 90% (non-condensing) 外觀尺寸: 1.8"(寬)×1.0"(長)×2.75"(高)
遠 端位置追蹤連接器部份: 接 口:UTP RJ-45 母座連接器 溫 度:0℃ to 55℃ (操作標準) 濕 度: 10 to 90% (non-condensing) 外觀尺寸: 1.0"(寬)*3/5×(長)×2.0"(高) 傳輸型態:基頻
主要規格:無遮蔽對絞線測試器,乃設計用於偵測無遮蔽對絞線于佈線施工時,所造成之錯誤及回路檢測定位。
特 性: 攜帶式,輕便,體積小便於操作。LCD顯示幕,容易閱讀。接腳顯示及遠端位置
追蹤器測試均在同一線上。任何型態的電纜均可適用,最長到500呎。測試器包括12個遠端位置追蹤連接器。工作電池電力不足時,警示更換電池。

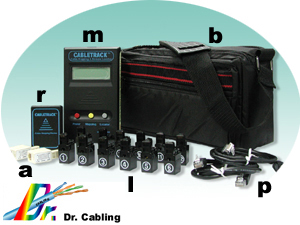

測試器包括: 主體,回路連接器,及12個遠端位置追蹤器,可一次
檢測12個不同的遠端位置;使用者可一次插上
12個遠端位置追蹤器,再從另一端集線面板上
連接主體,檢測結果將會顯示在LCD顯示幕。
