產品名稱 : Tool--壓線工具...
型號 : Tool

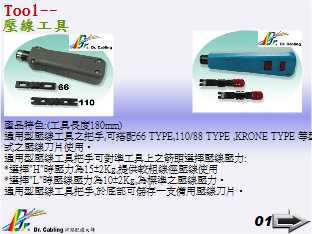

Tool--壓線工具...

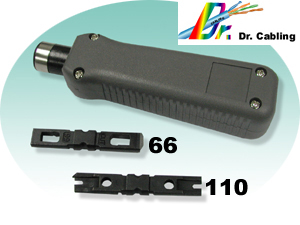

110 Type Punch-Down Tool-壓線工具
產品特色:
(工具長度180mm) 通用型壓線工具之把手,可搭配66 TYPE, 110/88 TYPE ,KRONE TYPE 等型式之壓線刀片使用。 通用型壓線工具把手可對準工具上之箭頭
選擇壓線壓力:
*選擇"H"時壓力為15±2Kg,提供較粗線徑壓線使用
*選擇"L"時壓線壓力為10±2Kg,為標準之壓線壓力。
通用型壓線工具把手,於底部可儲存一支備用壓線刀片。
Crimp Tool Stripper-剝皮器

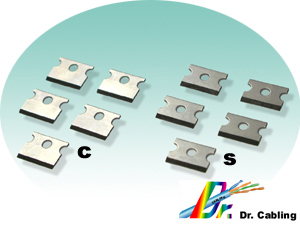

[c]-二合一及三合一夾具及剝皮器之切斷替換刀片
[s]-二合一及三合一夾具及剝皮器之剝皮替換刀片

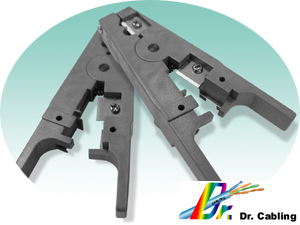

同軸及UTP多功能剝皮器
產品特色: (剝皮器長度122mm) 可使用於同軸電纜,UTP及STP之外皮剝除工作。
將同軸電纜,UTP或STP放入 V 型槽或 U 型槽內,順時針方向 旋轉剝皮器 1-3 次即可剝除外皮。

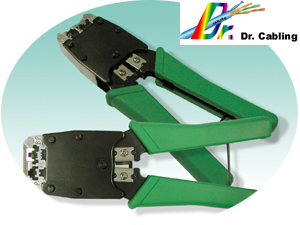

產品特色: (夾具長度203mm) 可夾8P8C/RJ-45 , 6P6C/RJ-12 ,6P4C/RJ-11 , 4P4C &4P2C-PLUG, DEC/OFFSET PLUG-6P6C 。
可將各種線纜切斷.剝除外皮.直接將美式插頭插入工具即精準壓接完成,可壓接4,6,8 PIN 之美式插頭,而不需更換夾頭組。
提供6mm剝皮長度之導引,供4P,6P剝皮之使用,另提供12mm切線長度之導引,供8P,10P剝皮之使用,剝皮刀片 及切線刀片可替換。

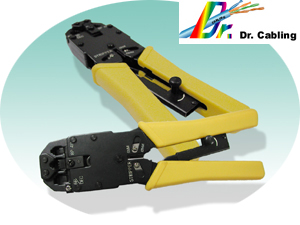

6,8 PIN二合一夾具
產品特色:
(夾具長度192mm) AL-ZN硬鋁製夾頭組,提高耐用度。
可夾8P8C/RJ-45 , 6P6C/RJ-12 ,6P4C/RJ-11 。
可將各種線纜切斷.剝除外皮.直接將美式插頭插入工具即精準壓接完成,可壓接6,8 PIN 之美式插頭,而不需更換夾頭組。
提供6mm剝皮長度之導引,供6P,8P剝皮之使用,另提供12mm切線長度之導引,供6P,8P剝皮之使用,剝皮刀片及切線刀片可替換。

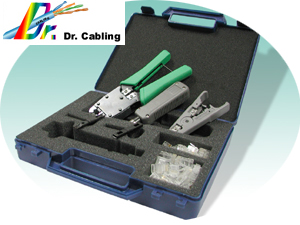

剝皮,壓線,夾線工具組
工具組包括:
6,8 PIN二合一夾具
同軸及UTP多功能剝皮器
通用型壓線工具把手 66 TYPE壓線刀片
110/88 TYPE壓線刀片
產品特色:
(夾線工具長度192mm) AL-ZN硬鋁製夾頭組,提高耐用度。
可夾8P8C/RJ-45 , 6P6C/RJ-12 , 6P4C/RJ-11。可將各種線纜切斷.剝除
外皮.直接將美式插頭插入工具即精準壓接完成,可壓接6,8 PIN之美式插頭,而不需更換夾頭組。
提供6mm剝皮長度之導引,供6P,8P剝皮之使用,另提供12mm切線長度之導引,供6P,8P剝皮之使用,剝皮刀片及切線刀片可替換。
產品特色:
(剝皮器長度122mm) 可使用於同軸電纜,UTP及STP之外皮剝除工作。

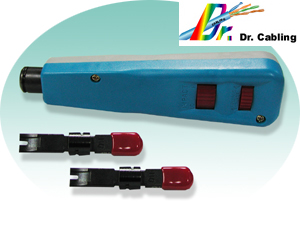

將同軸電纜,UTP或STP放入V型槽或U型槽內,順時針方向旋轉剝皮器1-3次即可剝除外皮。 66 / 88 / 110 / KRONE PUNCH-DOWN TOOL
產品特色: (壓線工具長度114mm) 通用型壓線工具之把手,可搭配66TYPE,110/88 TYPE , KRONE TYPE PLUG8P8C×30PCS6P6C×30PCS等型式之壓線刀片使用。
通用型壓線工具把手可對準工具上之箭頭選擇壓線壓力:
*選擇"H"時壓線壓力為15±2Kg, 提供較粗線徑壓線使用
*選擇"L"時壓線壓力為10±2Kg,為標準之壓線壓力。 通用型壓線工具把手,於底部可儲存一支備用壓線刀片。
UTP / COAXIAL STRIPPER

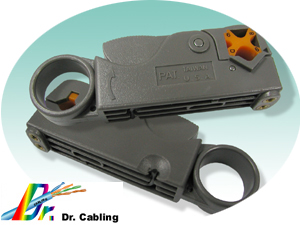

同軸電纜通用型剝皮器
產品特色:
(剝皮器長度99mm) 可使用於RG-58 , RG-59 , RG-62 , RG-6 , 3C , 4C , 5C 等同軸電纜之外皮剝除工作。
旋轉 V 型槽對準工具之箭頭選取適用之同軸電纜型式,將同軸電纜置入 V 型槽內,順時針方向旋轉剝皮器 3-6 次即可剝除外皮及內導體之絕緣層。
刀片深度可自由調整而非常簡單及有效率的剝除外皮。

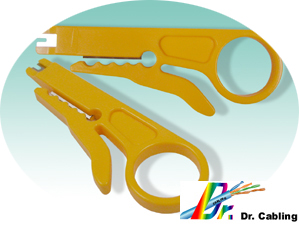

UTP簡易型剝皮及壓線器
產品特色:
(剝皮器長度102mm) 適用於電纜外徑 5mm-6mm UTP及STP之外皮剝除工作。
適用於110 TYPE 及 88 TYPE 之壓線工作。
將電纜置入刀片溝槽之適當位置,順時針方向旋轉剝皮器 1-3 次,即可剝除外皮。
