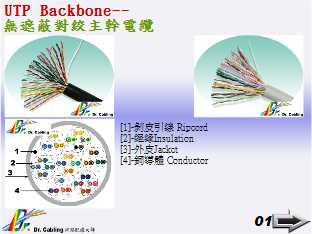

產品名稱 : UTP Backbone--無遮蔽對絞主幹電纜...
型號 : UTP Backbone
UTP Backbone--無遮蔽對絞主幹電纜...

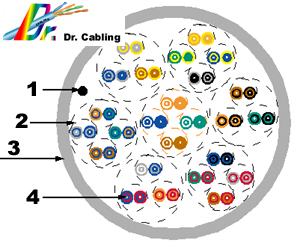

[1]-剝皮引線 Ripcord
[2]-絕緣Insulation
[3]-外皮Jacket
[4]-銅導體 Conductor
CAT.5 25PR. POWER SUM UTP CABLE
第五等級 二十五對式 特性總合 無遮蔽對絞主幹電纜
規 格:
導體為25對(25 PAIR) 24AWG單蕊銅導線構成。包裝採REEL(輪軸式)捲線305M(1000ft)/軸。
導線絕緣採用FRPE,100% FEP塑膠材質。纜線外被覆採用FR-PVC(耐燃PVC),灰色。
屋外型外被覆採用PE聚乙烯材質(黑色),內部以PELLUCID MYLAR(透明防水邁拉)及WATER BLOCKING MUSLIN(防水棉布)包覆對絞線,以達到防水耐用之功能。纜線外徑:13.4±0.5mm
LSZH低煙無毒規格可接受訂製。
適合下列網路架構:
10 Base T(IEEE 802.3) 100 Mbps CDDI Token Ring(IEEE 802.5) TP-PMD(ANSI X3T9.5)
IBM 3270/AS400/3X SYSTEM ATM 155 ,ATM 622 100 Vg-anyLAN(IEEE 802.12) ISDN,Voice,T1
100 Base T Fast Ethernet(IEEE 802.3u)
電氣特性:
特性阻抗(Impedance):100±15Ω
互藕電容(mutual capacitance):Max. 14 nF/1000ft
直流電阻(DC Resistance):Max. 28.6Ω/1000ft
每對非平衡直流電阻(DC Resistance U.O.P):5% Max.
非平衡互藕電容(P.T.G): Max. 330 pF/100M
絕緣耐電壓強度:DC 2500V/3Sec.
延遲特性:25nS/100m 傳播率(N.V.P):66%
標 準:
UL/CSA Listed CM,CMR,CMP,MPR,MPP UL and ETL Verified to TIA/EIA 568A Cate go ry 5
NEMA WC 63.1 EC Verified,3P/SGS,C(UL) Verified ISO/IEC 11801 ,EN50173,50107,50169,55022

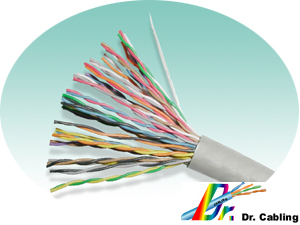

Gray (Solid) 1000ft(305m)/軸

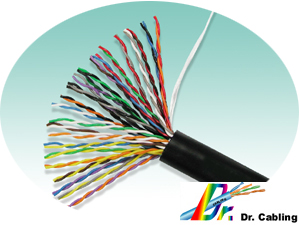

OUTDOOR USE
Black(Solid) 1000ft(305m)/軸
FREQUENCY SRL ATTENUATION POWER SUM NEXT PS-ACR IMPEDANCE
(MHz) (dB) (dB)Max. (dB)Min.dB/100M (dB)Min. Min.
0.772 N/A 1.8 64 62.2 102±15
1.0 25 2.0 62 60.0 100±15
4.0 25 4.1 53 48.9 100±15
8.0 25 5.8 48 42.2 100±15
10.0 25 6.5 47 40.5 100±15
16.0 25 8.2 44 35.8 100±15
20.0 25 9.3 42 32.7 100±15
25.0 24 10.4 41 30.6 100±15
31.25 23 11.7 39 27.3 100±15
62.5 20 17.0 35 18.0 100±15
100.0 18 22.0 32 10.0 100±15
