產品名稱 : UTP Cable--無遮蔽對絞電纜...
型號 : UTP Cable

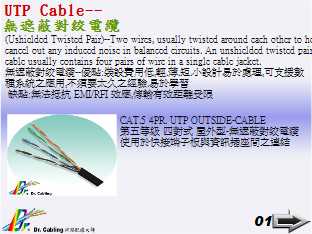

UTP Cable--無遮蔽對絞電纜...
(Ushielded Twisted Pair)--Two wires, usually twisted around each other to help cancel out any induced noise in balanced circuits. An unshielded twisted pair cable usually contains four pairs of wire in a single cable jacket.
翻譯軟體_[英文翻譯成中文](專業用語待加強)供參考:>>>
UTP 纜－－？？？？？？？。。。
（Ushielded 複對）--兩個線，通常在彼此的周圍擰在平衡電路中幫助抵銷任何感應的雜音。 一個非遮蔽型雙絞線纜通常穿一個纜外殼含有四對線。
+++感謝Google翻譯：+++
（U 屏蔽雙絞線）—兩根線，通常相互絞合，以幫助消除平衡電路中的任何感應雜訊。 非屏蔽雙絞線電纜通常在單一電纜護套中包含四對電線。
記憶中的註解:...準備中...>>>
無遮蔽對絞電纜--
優點:裝設費用低,輕.薄.短.小設計易於處理,可支援數種系統之應用,不須要太久之經驗.易於學習
缺點:無法抵抗 EMI/RFI 效應,傳輸有效距離受限
UTP-無遮蔽對絞線
Category 5-第五等級

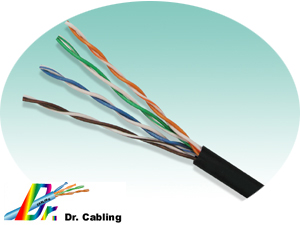

CAT.5 4PR. UTP OUTSIDE-CABLE 第五等級 四對式 屋外型-無遮蔽對絞電纜使用於快接端子板與資訊插座間之連結

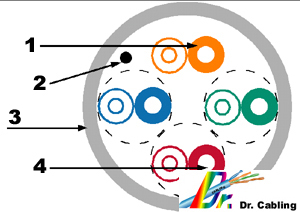

[1]-絕緣Insulation [2]-剝皮引線 Ripcord [3]-外皮Jacket [4]-銅導體 Conductor

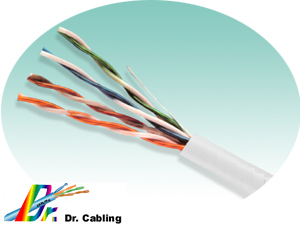

CAT.5 4PR. UTP CABLE 第五等級 四對式 無遮蔽對絞電纜使用於快接端子板與資訊插座間之連結
規 格: 導體為四對 (4 PAIR)24AWG 單蕊銅導線構成。包裝採用紙箱裝,305M(1000ft)/箱,易於搬運。 導線絕緣採用HDPE,FRPE,100% FEP塑膠材質。纜線外被覆採用FR-PVC(耐燃PVC),灰色。 纜線外徑:5.4±0.3mm LSZH低煙無毒規格可接受訂製。 適合下列網路架構: 10 Base T (IEEE 802.3) ISDN,VOICE,T1 100 Base T Fast Ethernet (IEEE 802.3u) 100 Vg-anyLAN (IEEE 802.12) ATM 155,ATM 622 4/16Mbps Token Ring(IEEE 802.5) 100 Mbps CDDI,TP-PMD(ANSI X3T9.5) IBM 3270/AS400/3X SYSTEM 電氣特性: 特性阻抗(Impedance):100±15Ω 互藕電容(mutual capacitance):Max.13.5nF/1000ft 直流電阻(DC Resistance):Max. 28.6Ω/1000ft
每對非平衡直流電阻(DC Resistance U.O.P):5% Max. 非平衡互藕電容(P.T.G):Max.330pF/100m 絕緣耐電壓強度:DC 2500V/3Sec. 延遲特性:25nS/100m 傳播率(N.V.P):66% 標 準: UL and ETL meet TIA/EIA 568A TSB-36 Cat.5 IEC 332-1,1034, 332-3C, 745-1 UL/CSA FT4 Listed CM,CMR,MPR (NON-PLENUM) UL/CSA FT6 Listed CMP,MPP (PLENUM) EC Verified NEMA WC 63.1 3P/SGS,ETL,C(UL) ISO/IEC 11801 EN50173,EN50167,EN50169,EN55022
Frequency SRL Attenuation NEXT ACR IMPEDANCE (MHz) (dB)Min. Max.dB/100m (dB)Min. (dB)Min. 0.772 N/A 1.8 64 62.2 102±15 ohm 1.0 26 2.0 62 60.0 100±15 ohm 4.0 26 4.1 53 48.9 100±15 ohm 8.0 26 5.8 48 42.2 100±15 ohm 10.0 26 6.5 47 40.5 100±15 ohm 16.0 26 8.2 44 35.8 100±15 ohm 20.0 26 9.3 42 32.7 100±15 ohm 25.0 25 10.4 41 30.6 100±15 ohm 31.25 24 11.7 39 27.3 100±15 ohm 62.5 21 17.0 35 18.0 100±15 ohm 100.0 19 22.0 32 10.0 100±15 ohm

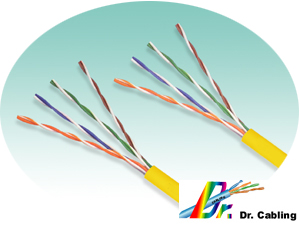

CAT.5 4PR. UTP- PATCH CABLE
Category 5e-超五等級

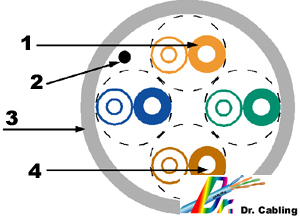

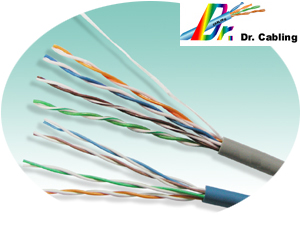

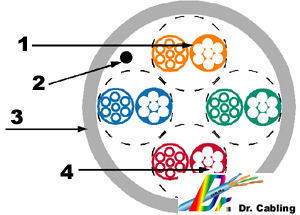

Category 5e utp cable [1]-絕緣Insulation [2]-剝皮引線 Ripcord [3]-外皮Jacket [4]-銅導體Conductor
適合下列網路架構: Gigabit-Ethernet Broadband(77 channels,550Mhz) 10/100 Base T Fast Ethernet (IEEE 802.3 ,802.3u) 100 Vg-anyLAN (IEEE 802.12) 100 Mbps CDDI Token Ring (IEEE 802.5) ATM 155,ATM 622 ISDN TP-PMD IBM 3270/AS400/3X SYSTEM 電氣特性: 特性阻抗(Impedance):100 ±15Ω 互藕電容(mutual capacitance):Max. 14 nF/1000ft 直流電阻(DC Resistance):Max. 28.6Ω/1000ft 非平衡互藕電容(P.T.G): Max. 330 pF/100M 延遲特性:25nS/100m 傳播率(N.V.P):66% 絕緣耐電壓強度:DC 2500V/3Sec. 標 準: UL and ETL Verified to TIA/EIA 568A-5 Cat.5e UL/CSA Listed CMR,CM,CMP,MPP,MPR NEMA WC 63.1 EC Verified ISO/IEC 11801, EN50173,50107,50169,55022
FREQUENCY SRL ATTENUATION NEXT IMPEDANCE (MHz) (dB) Min. Max.dB/100M (dB) Min. 0.772 N/A 1.8 67 102±15 ohm 1.0 25 2.0 65 100±15 ohm 4.0 25 4.1 56 100±15 ohm 8.0 25 5.8 51 100±15 ohm 10.0 25 6.5 50 100±15 ohm 16.0 25 8.2 47 100±15 ohm 20.0 25 9.3 45 100±15 ohm 25.0 24 10.4 44 100±15 ohm 31.25 23 11.7 42 100±15 ohm 62.5 20 17.0 38 100±15 ohm 100.0 18 22.0 35 100±15 ohm 超五等級 四對式 無遮蔽對絞電纜 Gray(Solid) 1000ft(305m)/箱 Blue(Solid) 1000ft(305m)/箱 Gray(Strand) 1000ft(305m)/箱
CAT.5 Enhanced 4PR. UTP CABLE (Bandwidth 100MHz) OUTDOOR USE Black(Solid) 1000ft(305m)/軸 規 格: 導體為 四對(4 PAIR)24AWG 單蕊銅導線構成。
包裝採用紙箱裝,305M(1000ft)/箱,易於搬運。 導線絕緣採用HDPE塑膠材質。 可訂製LSZH規格。
纜線外被覆採用FRPVC(耐燃PVC),灰色。 屋外型外被覆採用PE聚乙烯材質(黑色),內部以PELLUCID MYLAR(透明防水邁拉)及WATER BLOCKING MUSLIN(防水棉布) 包覆對絞線,以達到防水耐用之功能。纜線外徑:5.4±0.3mm 適合下列網路架構 : 10 Base T(IEEE 802.3) 100 Base T(IEEE 802.3u) 4/16 Mbps Token Ring (IEEE 802.5) 100 Mbps CDDI IBM 3270/AS400/3X SYSTEM ISDN,Voice,T1 100 Vg-anyLAN(IEEE802.12) TP-PMD(ANSI X3T9.5) ATM 622,ATM 155 Gigabit-Ethernet(1000 Base T) Broadband Vedio (77 channels at 550MHz)
電氣特性: 特性阻抗(Impedance):100±15Ω(1-100MHz) 互藕電容(mutual capacitance):Max. 14 nF/1000ft 每對非平衡直流電阻(DC Resistance U.O.P):5% Max 直流電阻(DC Resistance):Max. 28.6Ω/1000ft 最大銅傳導率(N.V.P):Max. 66% (0.65C) 最大傳輸延遲時間:Max. 25nS/ 100m 最大對地不平衡電容(Capacitance to G.):Max.330pF/100m 絕緣耐電壓強度:DC 2500V/3Sec. 標 準: UL and ETL Verified to ANSI/TIA/EIA 568A-5 CAT.5e UL/CSA Listed CMR,CM,CMP,MPR EC,3P/SGS,C(UL) NEMA WC 63.1 EN50173,50167,50169,55022 ISO/IEC 11801, 332-1, 1034-1, 1034-2, 332-3c, 745-1, 754-2
CAT.5 Enhanced Performance Frequency Attenuation NEXT PowerSum NEXT ACR PS-ACR MHz dB/100M (dB) Min. dB/100M Min (dB) dB/100M 1.0 2.0 66.3 62.3 64.3 60.3 4.0 4.0 59.3 53.3 55.3 49.3 10.0 6.5 51.3 47.3 44.8 40.8 25.0 10.4 45.3 41.3 34.9 30.9 31.25 11.7 43.9 39.9 32.2 28.2 62.5 17.0 39.4 35.4 22.4 18.4 100.0 22.0 36.3 32.3 14.3 10.3 120.0* 24.3 35.1 31.1 10.8 6.8 130.0* 25.5 34.6 30.6 9.1 5.1 140.0* 26.5 34.1 30.1 7.6 3.6 150.0* 27.6 33.7 29.7 6.1 2.1 160.0* 28.6 33.3 29.3 4.7 0.7 200.0* 29.1 32.1 29.1 3.0 0.0 * For information reference.
Category 6-第六等級

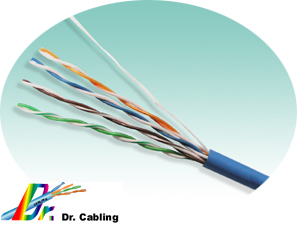

Blue(Solid) 1000ft(305m)/軸 Blue(Strand) 1000ft(305m)/軸

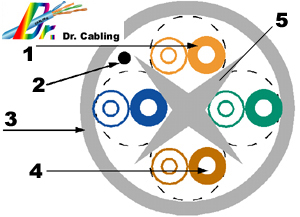

[1]-絕緣Insulation [2]-剝皮引線 Ripcord [3]-外皮Jacket [4]-銅導體 Conductor [5]-Central-Crosstalk-Cancellation-刪除串音干擾之中心組織
規 格: 導體為 四對(4 PAIR)23AWG 單蕊銅導線構成。 包裝採用REEL(輪軸式)捲線305M(1000ft)/軸。 絕緣採HDPE材質,外被覆採FR-PVC(耐燃PVC),藍色。 工作溫度：攝氏-20℃∼+85℃。 纜線外徑:5.4±0.3mm 可訂製LSZH低煙無毒規格。
適合下列網路架構: 10 Base T(IEEE 802.3) 100 Base T Fast Ethernet (IEEE 802.3u) 100 Vg-anyLAN(IEEE 802.12) Token Ring(IEEE 802.5) IBM 3270/AS400/3X SYSTEM 100 Mbps CDDI ATM 155,622 ISDN,Voice,T1 TP-PMD ATM 1.2/2.4G Gigabit Ethernet Broadband video(77 channels, 550MHz) 電氣特性:(國際工業標準ANSI/EIA/TIA-568-B.2.1) 特性阻抗(Impedance):100±15Ω 直流電阻(DC Resistance):Max. 28.6Ω/1000ft 非平衡互藕電容(P.T.G): Max. 330 pF/100M 互藕電容(mutual capacitance):Max.14 nF/1000ft 每對非平衡直流電阻(DC Resistance U.O.P):5% Max. 延遲特性:25nS/100m 傳播率(N.V.P):66%
CAT.6 4PR. UTP CABLE (Bandwidth 250MHz) 第六等級 四對式 無遮蔽對絞電纜 標 準: ISO/IEC11801,EN50173,50167,50169,55022 UL/CSA Listed CM/MPR/CMR,CMP/MPP UL,ETL Verified to TIA/EIA-568-B.2.1 CAT.6 EMC EN55022/lass B ANSI X3T9.5 100Mbps NEMA WC 63.1 FCC FT4,C(UL),3P/SGS IEC 332-1,1034-1,1034-2,332-3C,745-1,754-2
FREQUENCY SRL ATTEN NEXT PS-NEXT ACR(dB) EL-FEXT MHz (dB) Max. dB/100M (dB)Min. dB/100MMin dB/100M 1.0 26.0 2.0 74.3 72.3 72.5 67.8 4.0 26.0 3.8 65.3 63.3 61.9 55.7 8.0 26.0 5.4 60.8 58.8 56.0 49.7 10.0 26.0 6.0 59.3 57.3 53.9 47.8 16.0 26.0 7.6 56.3 54.3 49.5 43.7 20.0 26.0 8.5 54.8 52.8 47.2 41.7 25.0 25.3 9.6 53.3 51.3 44.7 39.8 31.25 24.6 10.7 51.9 49.9 42.3 37.9 62.5 22.5 15.5 47.4 45.4 33.5 31.8 100.0 21.1 19.9 44.3 42.3 26.2 27.8 155.0 19.8 25.3 41.5 39.5 18.7 23.9 200.0 19.0 29.2 39.8 37.8 13.5 21.7 250.0 18.3 33.0 38.3 36.3 7.1 19.8 300.0* 17.8 36.6 37.2 35.2 4.3 18.2 400.0* 16.9 43.2 35.3 33.3 N/A 15.7 550.0* 15.9 52.0 33.2 31.2 N/A 12.9 600.0* 14.1 54.8 32.6 30.6 N/A 12.2 * For information reference.
