Balun-Block..
Balun-轉接頭
BALUN 轉接頭
[左方1]-UTP-100ohm轉RG-62 93ohm 轉接頭 [Arcnet]
[中間2]-UTP-100ohm轉RG-58 50ohm 轉接頭
[Ethernet]
[右方3]-UTP-100ohm轉F視訊 75ohm 轉接頭 [video]
BALUN 轉接頭
[左方1]-(傳輸腳位-1236)一進二出三母(電腦用)
(傳輸腳位-3456)一(公)進二(母)出(電話用)
[右方2]-(傳輸腳位-1236)一(公)進二(母)出(電腦用)
[下方3]-RJ-45 雙母中間接頭(CAT.4)
BALUN 轉接頭
UTP-100ohm轉twinaxial兩蕊同軸150ohm 轉接頭
使用於-ibm-[x36x系列]-[x38x系列]-[as/400系列]
110-Type Block-配線端子
通訊用A型及C型 端子板及配線架
[10]-A型及C型端子板用10對後支架
[20]-A型及C型端子板用20對後支架
[30]-A型及C型端子板用30對後支架
[50]-A型及C型端子板用50對後支架
[110]-A型及C型端子板用110對後支架
[1]-C型端子板用測試引線
[2]-第11排用標示座
[3]-10對A型及C型端子板使用之標示卡
[4]-C型端子板使用之隔離插踃
COMMUNICATION BLOCK TYPE -A & TYPE - C 產品特色:集中管理水平話纜，可使用於MDF主配線架及IDF次配線架可固定於600對主配線架或是以後支架固定於牆面使用再以A型及C型打線工具壓接於 端子板上前方打線方便施工及檢修並提供標示板以供編碼。

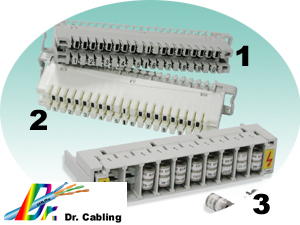

[1]-C型10對端子板（上下接點可隔離式）
[2]-A型10對端子板（上下接點無法隔離式）
[3]-10對避雷子含座
Mount-配線架
110 BLOCK MOUNT SERIES
超五等級 110端子板及配線架
特 徵:集中管理水平電纜並與集線器(HUB)以跳接線連接.有帶腳和不帶腳之分.適應安裝於機櫃或牆面的需要以五對打線工具壓接UTP於110BLOCK接 續端子.可選用4對及5對接續端子接續水平佈線與跳接線迅接端子(功能與RJ45相同)防止跳線因多次使用而破損方便整合電話(2對UTP),電腦(4對 UTP)配線前端打線方便施工及檢修並提供標示板及標示編碼。
[1]-100對有腳配線架--需搭配接續端子使用 [2]-50對有腳配線架--需搭配接續端子使用
[3]-100對無腳配線架--需搭配接續端子使用 [4]-110 TYPE���腳整線架
Patch Cord-迅接引線
110 TYPE 4對迅接引線
Patch Guide-理線架
(110 -TYPE) 配線架及理線架
[1]-110 TYPE 19吋整線架
[2]-19吋100對配線架--需搭配接續端子使用
[3]-110 TYPE 1對迅接端子夾
[4]-110 TYPE 2對迅接端子夾
[5]-110 TYPE 4對迅接端子夾
Tool-壓線工具
[1]-110 TYPE 5對接續端子
[2]-110 TYPE 4對接續端子
[3]-110 TYPE 五對壓線工具
[25]-BIX-25對端子板
[50]-BIX-50對空白配線架--需搭配BIX-25對端子板使用
[100]-BIX-100對空白配線架--需搭配BIX-25對端子板使用
[1]-BIX-壓線工具25P端子板
